これは自宅

次が実家

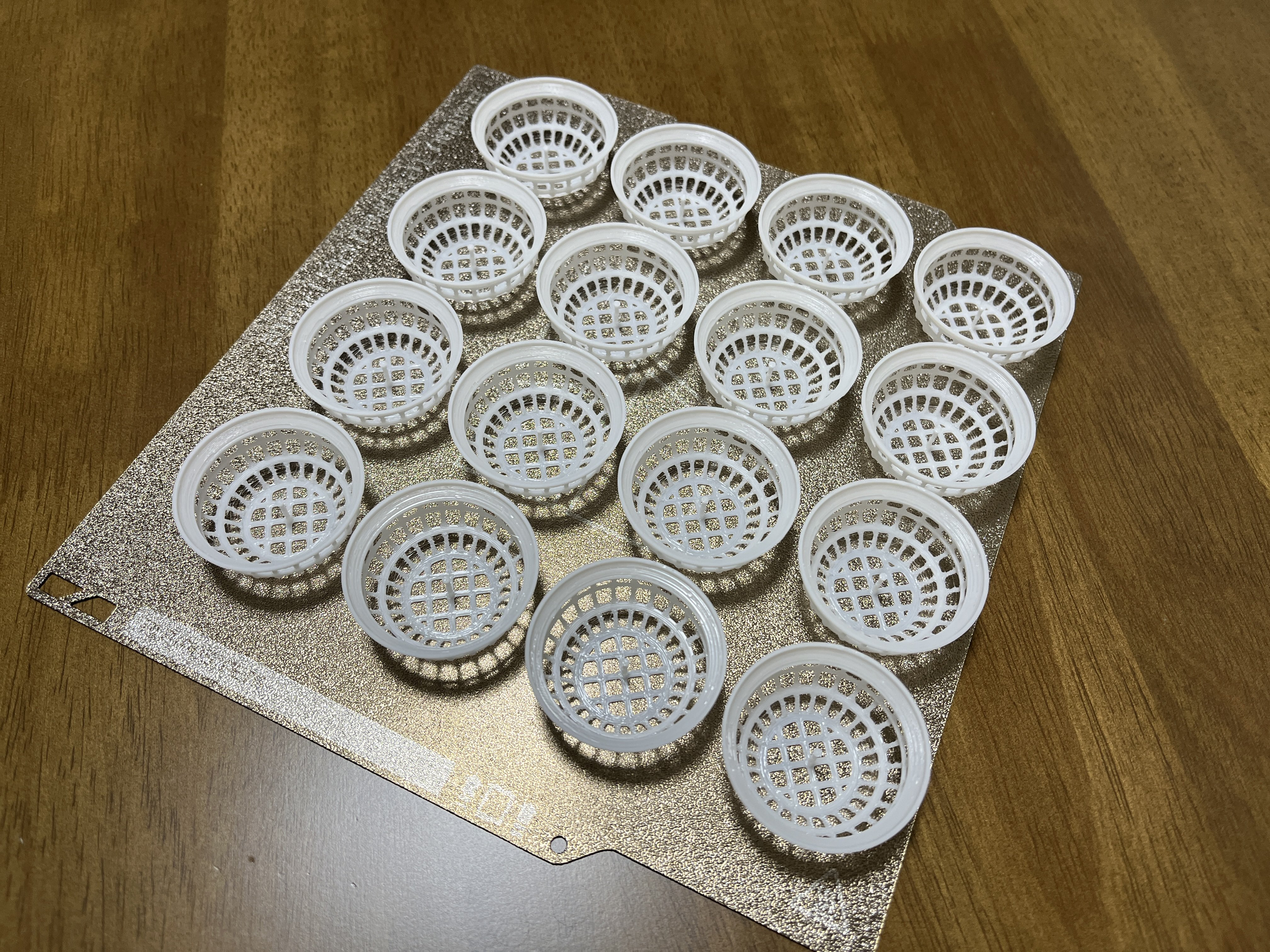

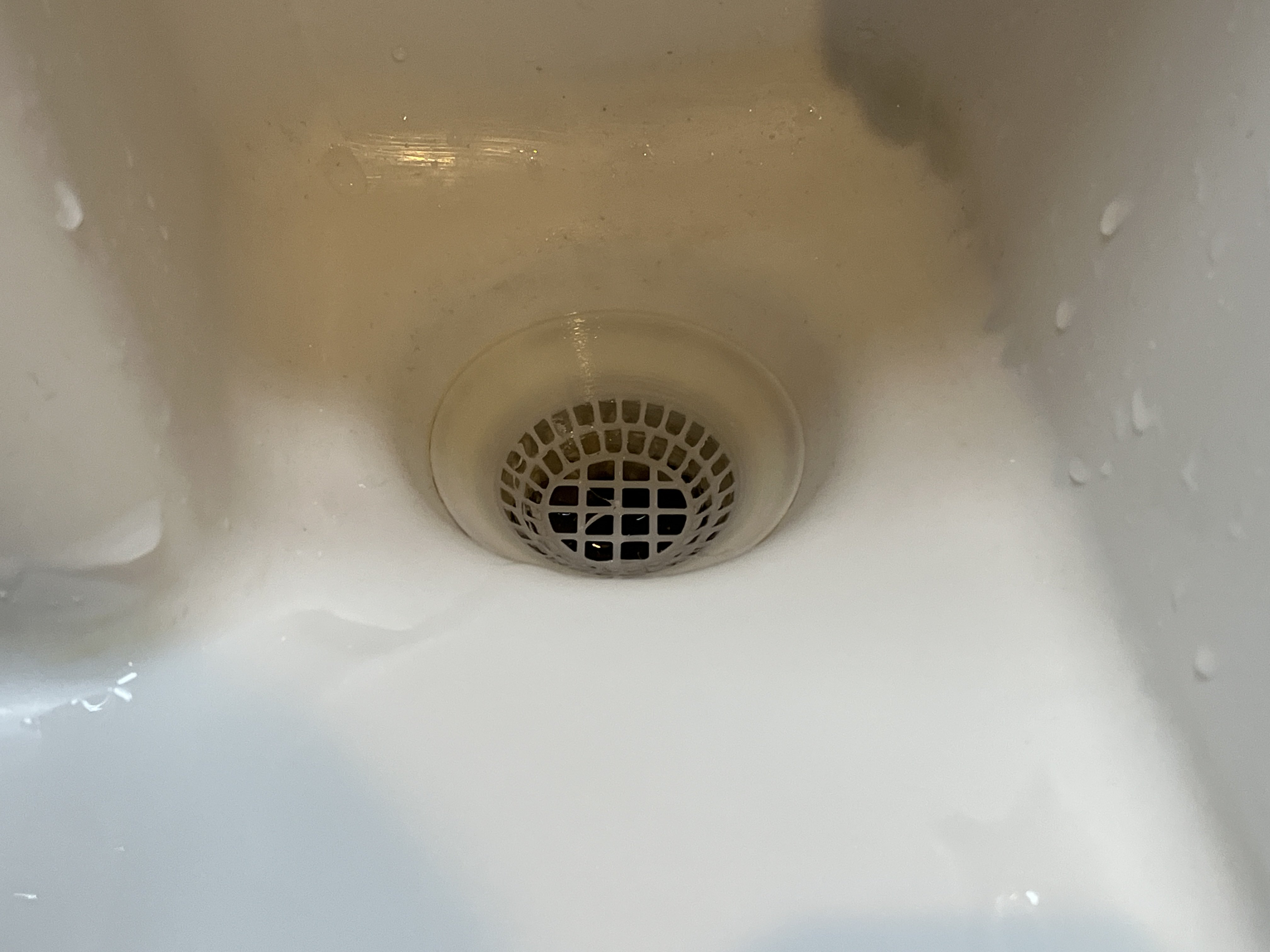

フィラメント使用量をひたすら削り、壁面の層数が柱部分が2で壁部分が1になるように厚みを調整しつつ、各寸法は全部パラメータから変更できるようにこだわって作った。

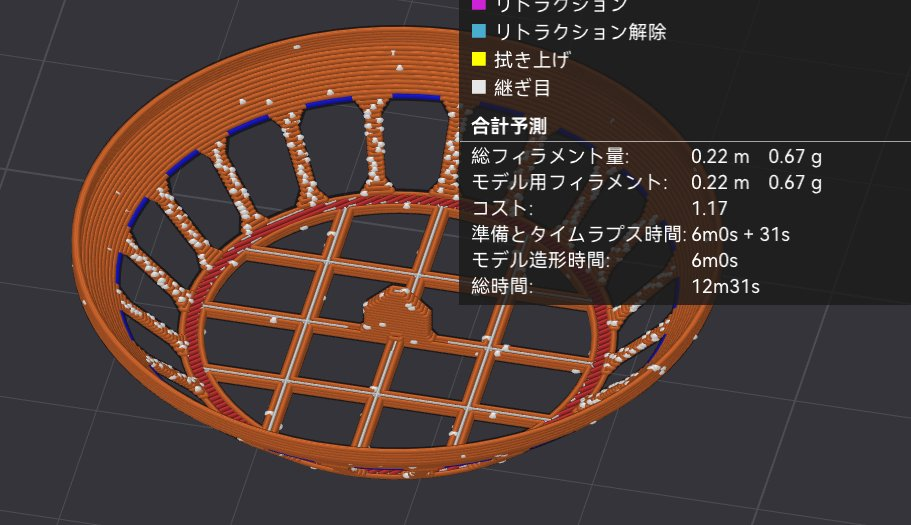

1g切り達成

Poopの方が重いまである。そこも削りたい。

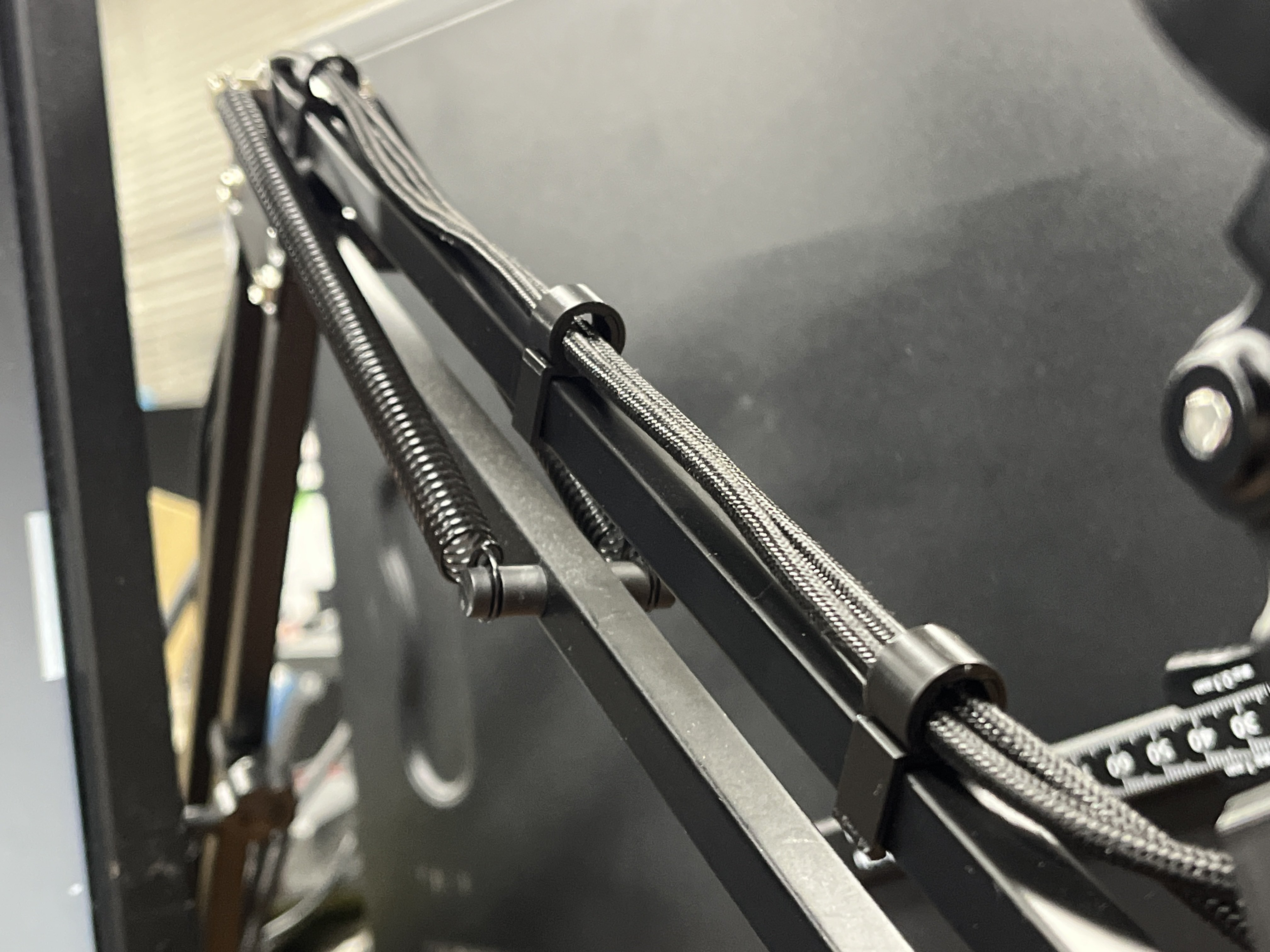

📄アームスタンドでMagSafe(Qi2)の空中充電ステーション(マイク付き)を作った

これとか

これとか

IKEA TERTIALとかアリエクの激安マイクアーム用

↓説明

ブルアカタイトルコールクイズを作った(旧版1.0)｜涼鈴

Webページはこちら↓ ブルアカタイトルコールクイズ ブルアカのタイトルコールを聴いて、生徒を当てるクイズゲームです。 bluaka-title-call-quiz.pages.dev GitHubはこちら↓ GitHub - Suzu-Gears/bluaka-title-call-quiz Contribute to Suzu-Gears/bluaka-title-call-quiz devel

https://note.com

↓本体

ブルアカタイトルコールクイズ

ブルアカのタイトルコールを聴いて、生徒を当てるクイズゲームです。

https://bluaka-title-call-quiz.pages.dev

とてもとてもこだわって作った。

後発にぶち抜かれて終わった。

このあたりでRaspberry Pi PicoのPIO CANでロボマスモーターが動かせるようになった。I can CAN.

📄Nidec 24H BLDCモーターの仕様まとめ

Nidec 24Hモーターのヘリカルギア軸を使った最初の作。

1000円に収まるように作った。

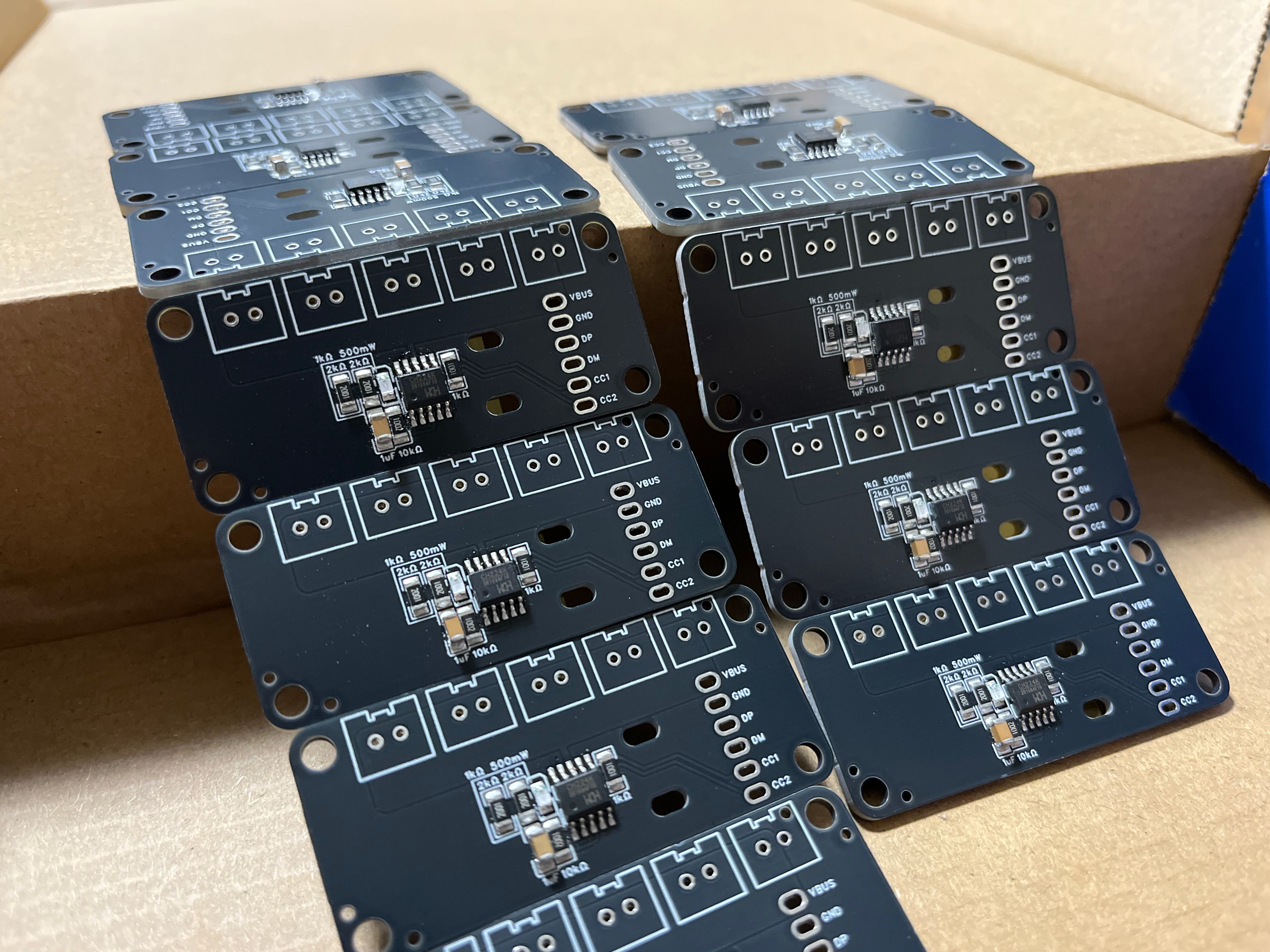

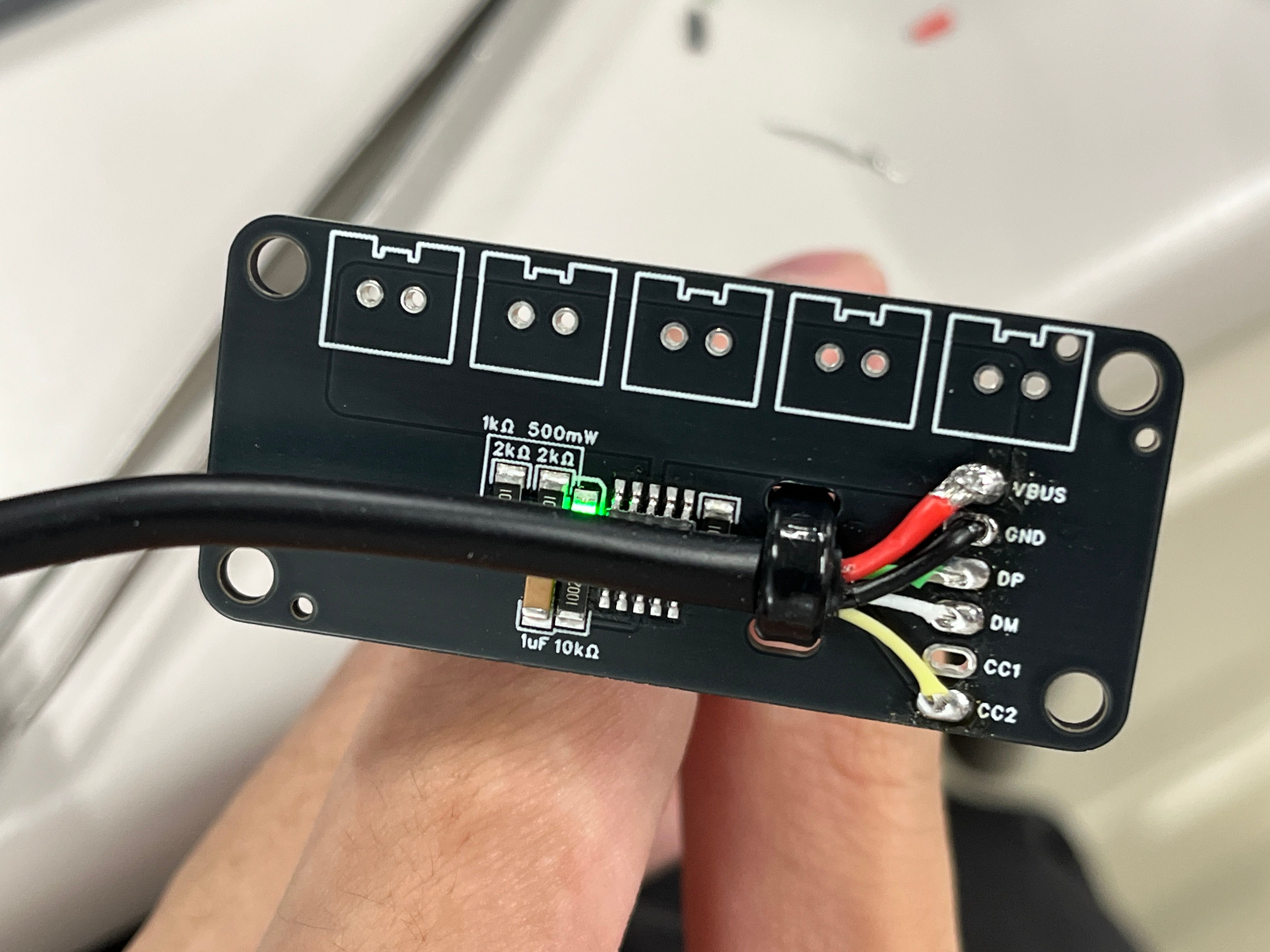

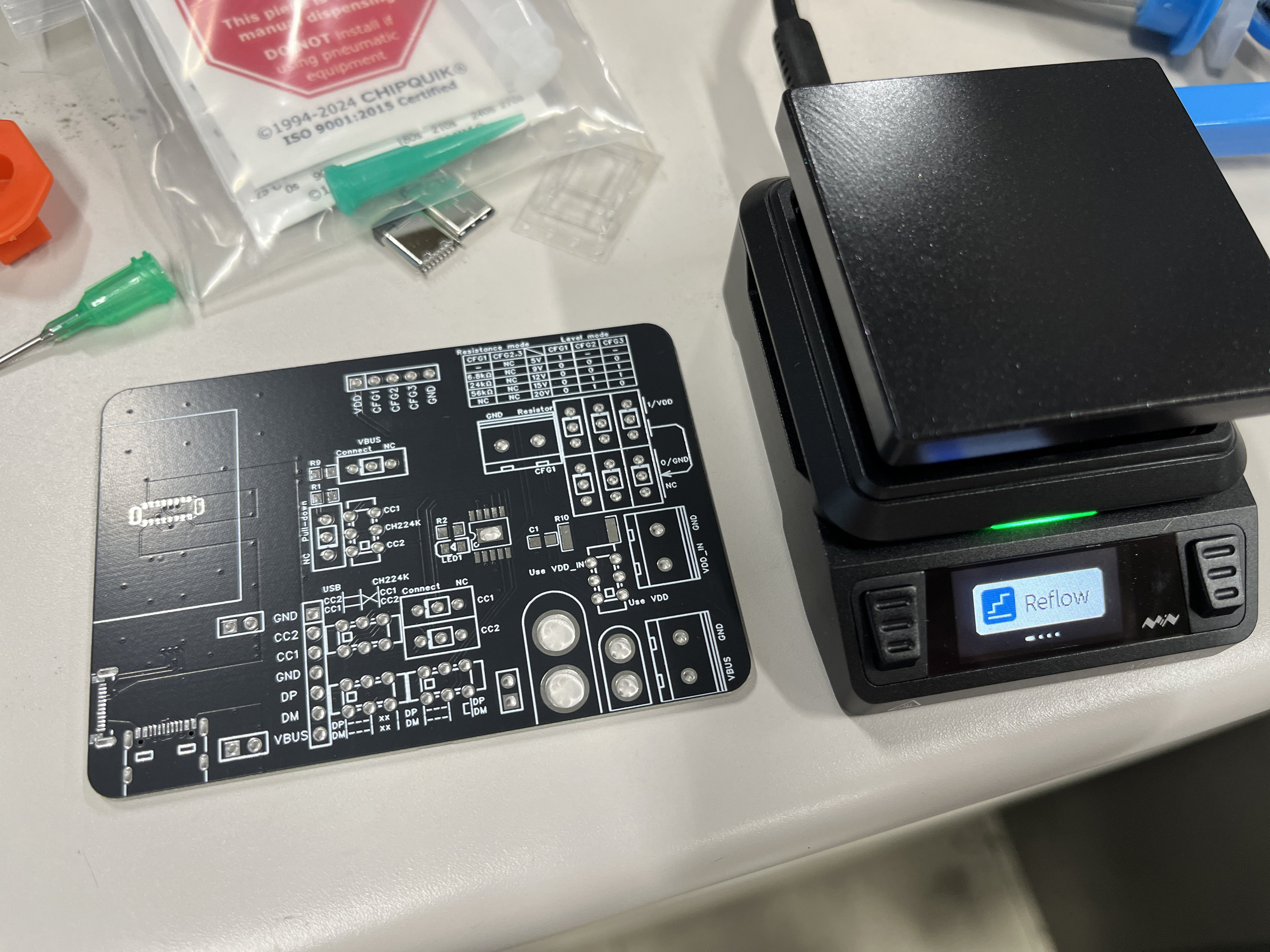

Type-Cのメス・オス・垂直のオスでDPDM入れ替えとか未接続とかショートとか、CC1,2の入れ替えとか未接続とかプルダウンとか、とりあえず2回路のスイッチを付けまくって全部試せるようにした基板。

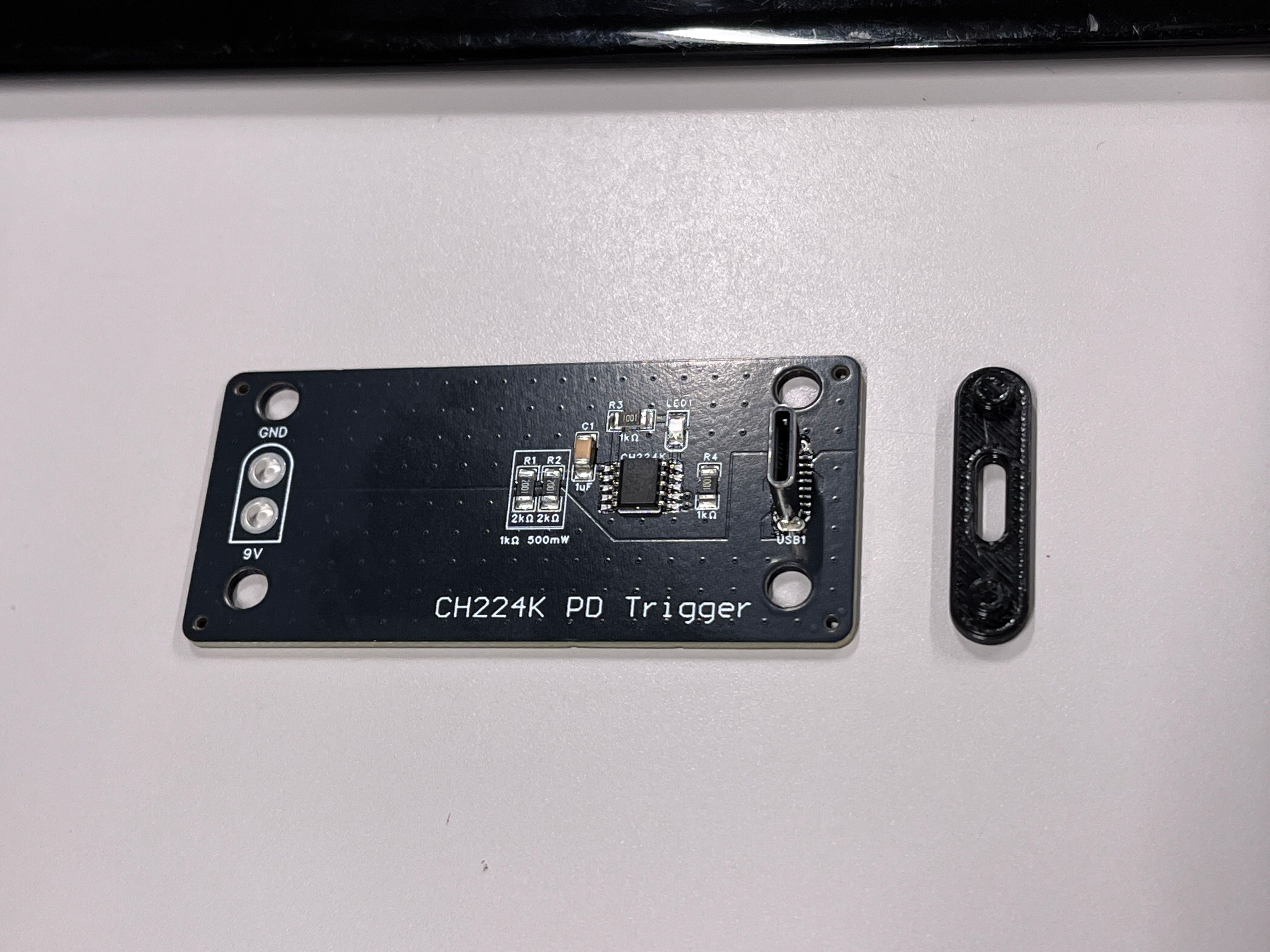

CH224Kの仕様をかなり理解できた回。

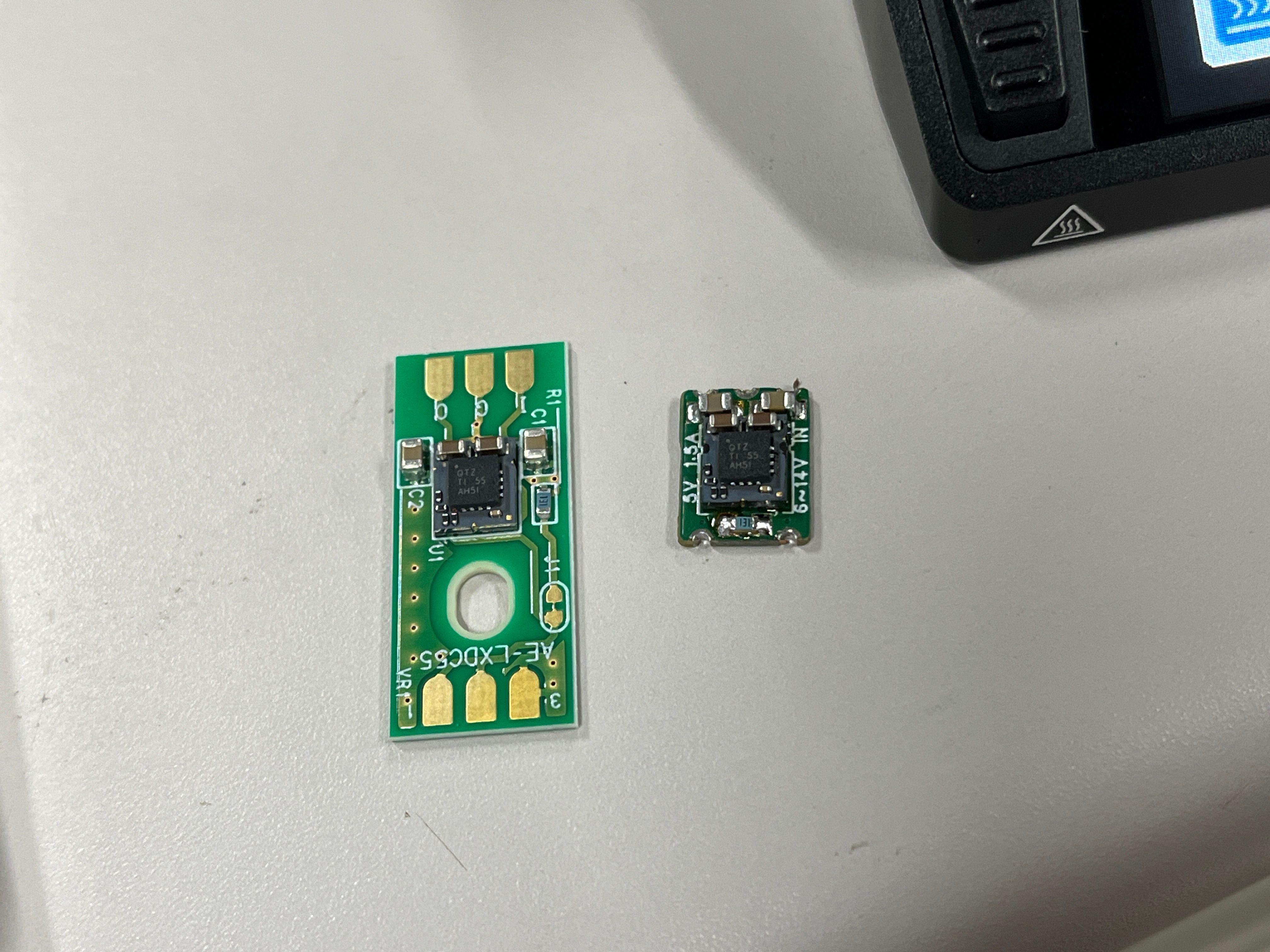

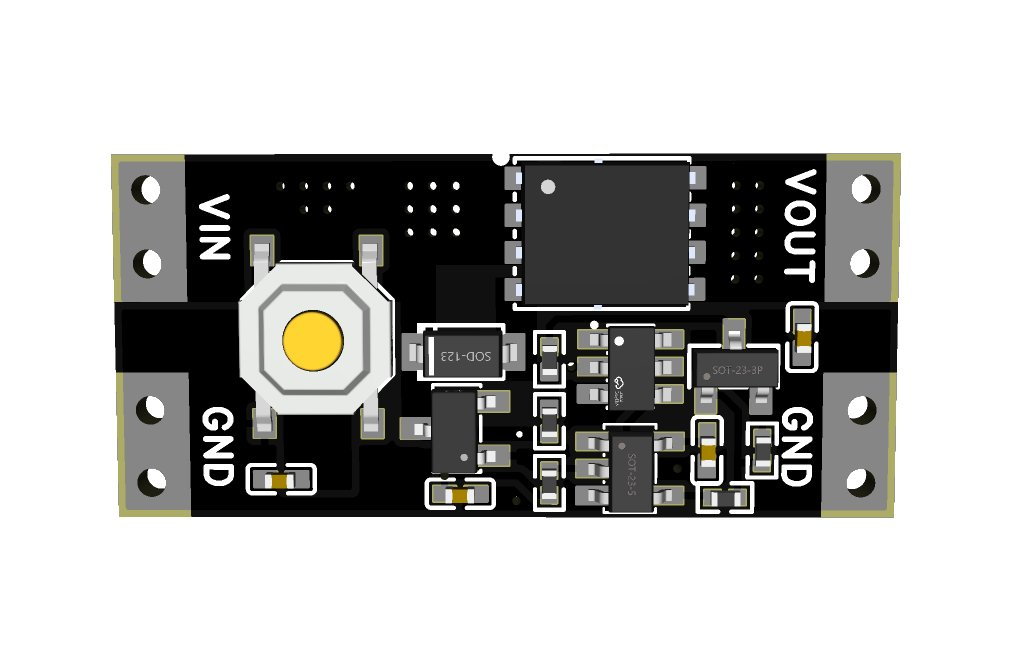

LXDC55使用DCDCコンバーターキット (降圧 5V): 半導体 秋月電子通商-電子部品・ネット通販

電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作LXDC55使用DCDCコンバーターキット (降圧 5V)秋月電子通商 電子部品通信販売

https://akizukidenshi.com

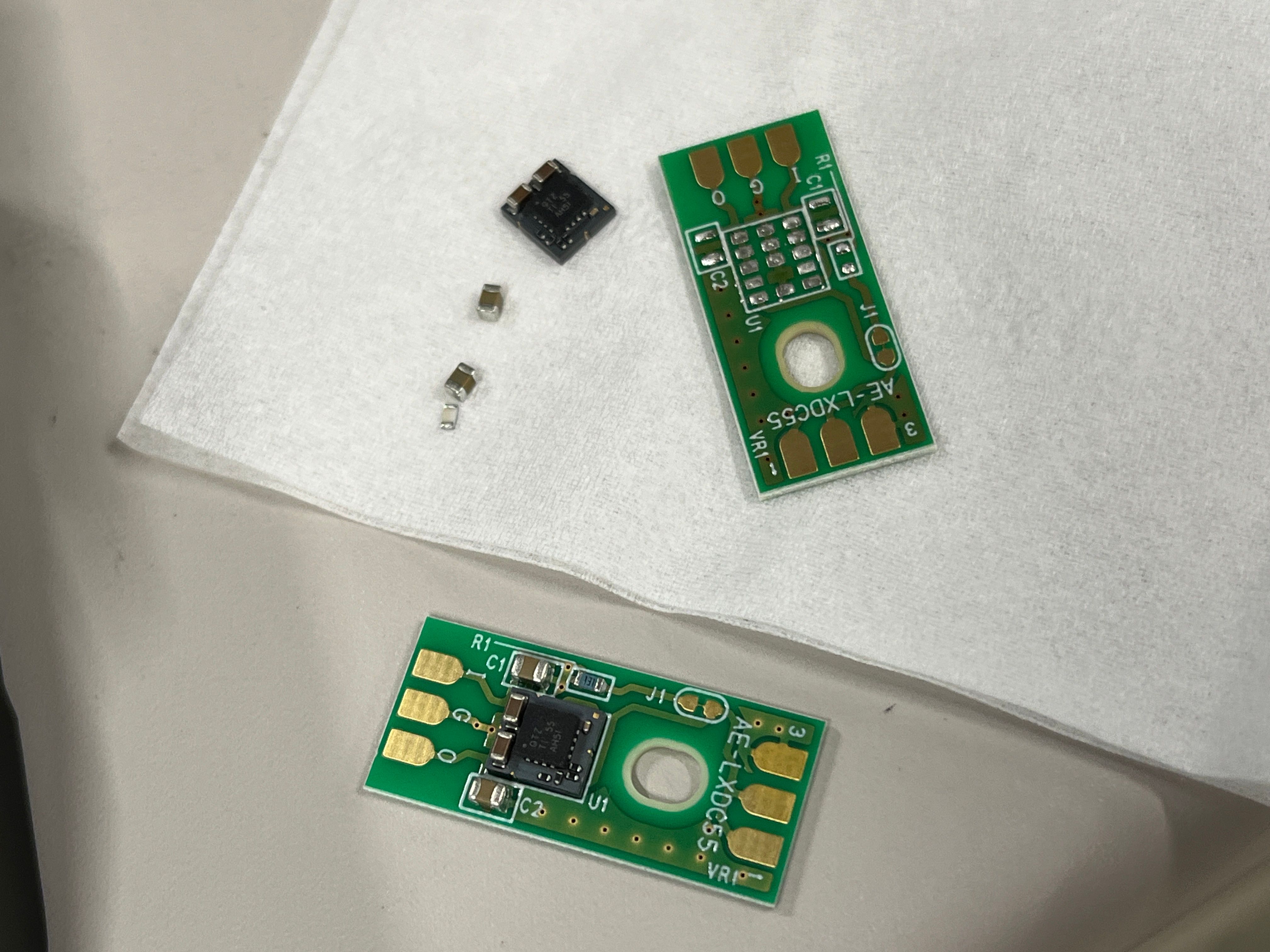

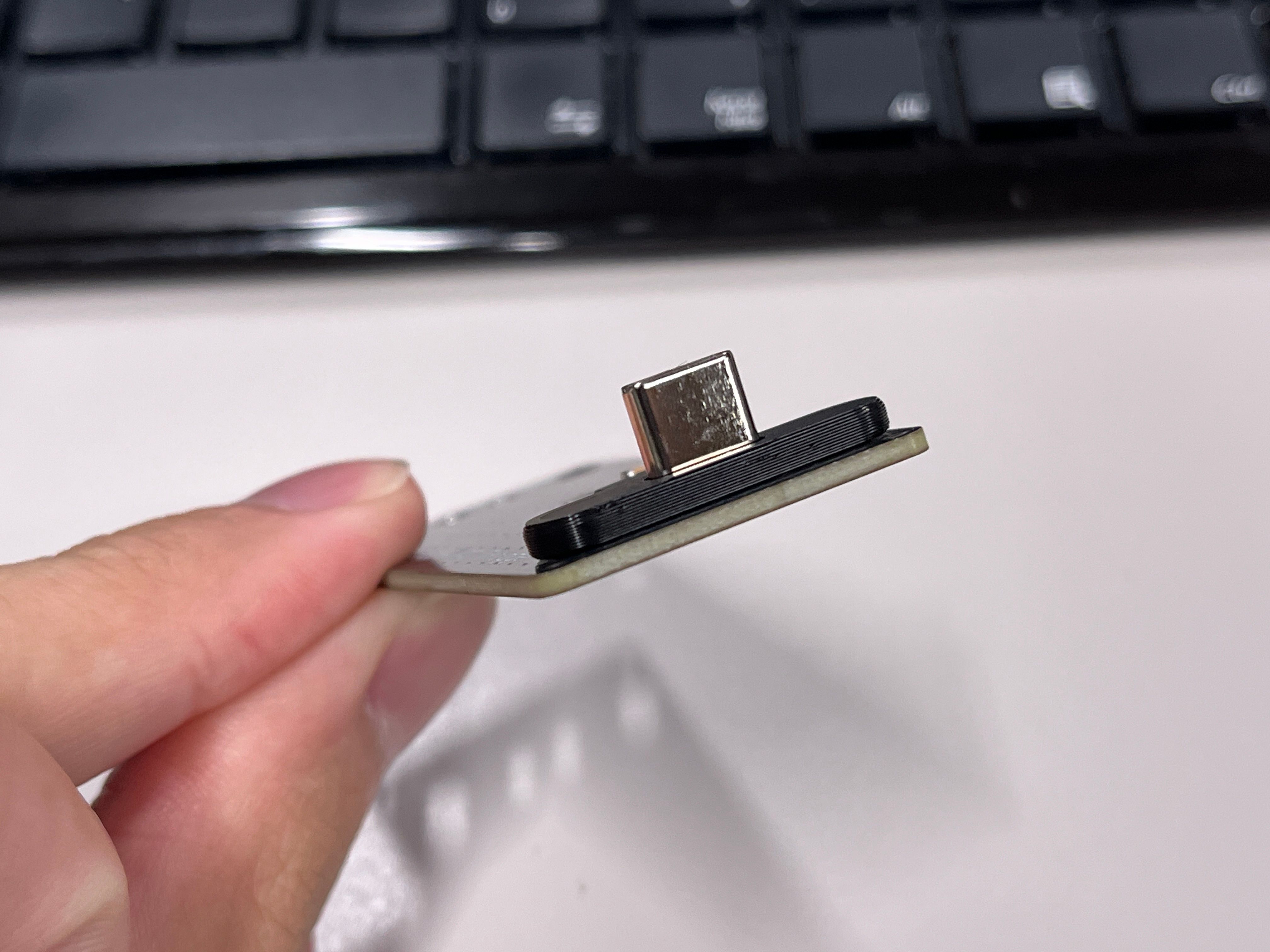

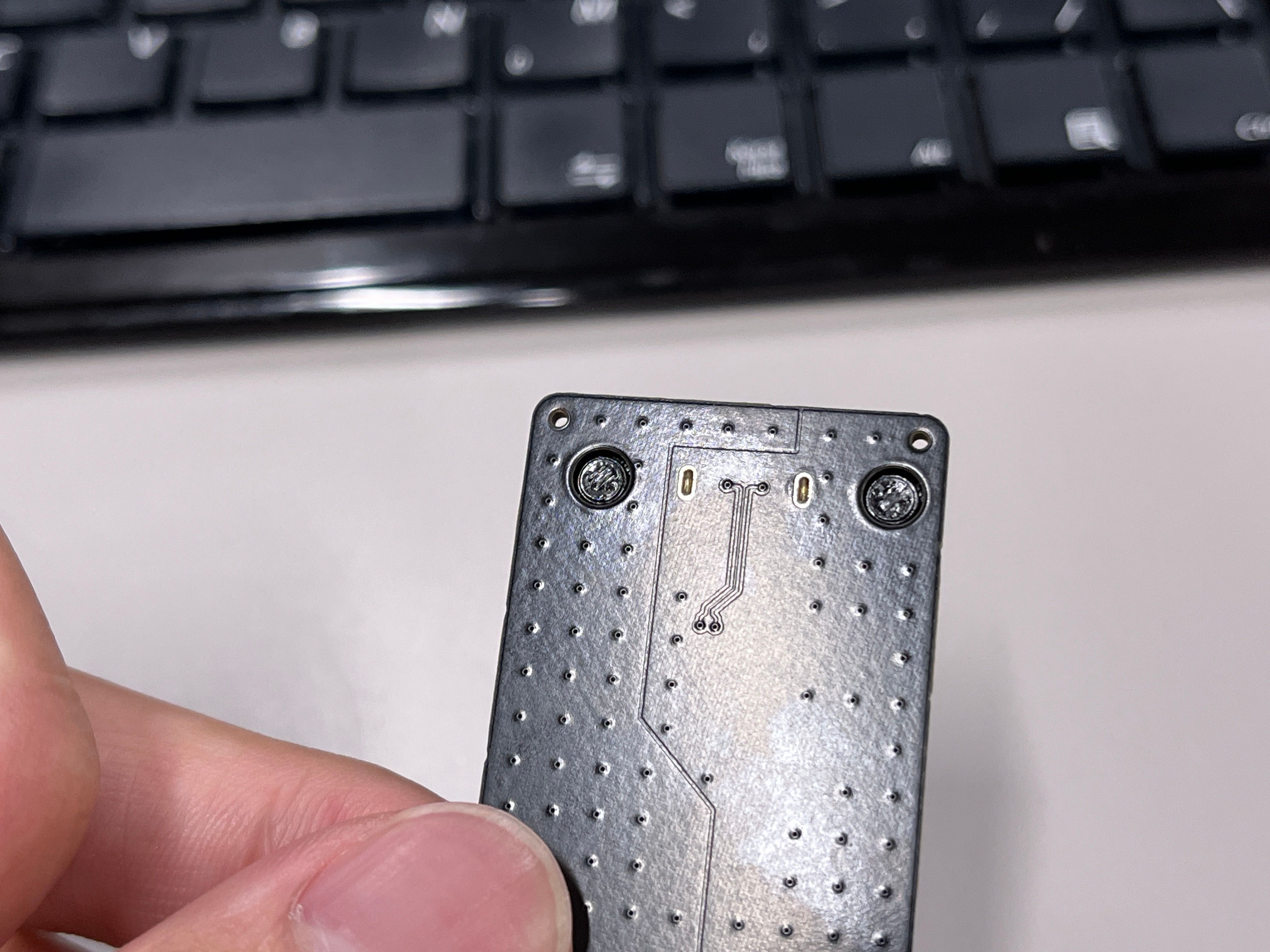

表面実装機で剥がしてそのまま載せ替えると小さくなる。

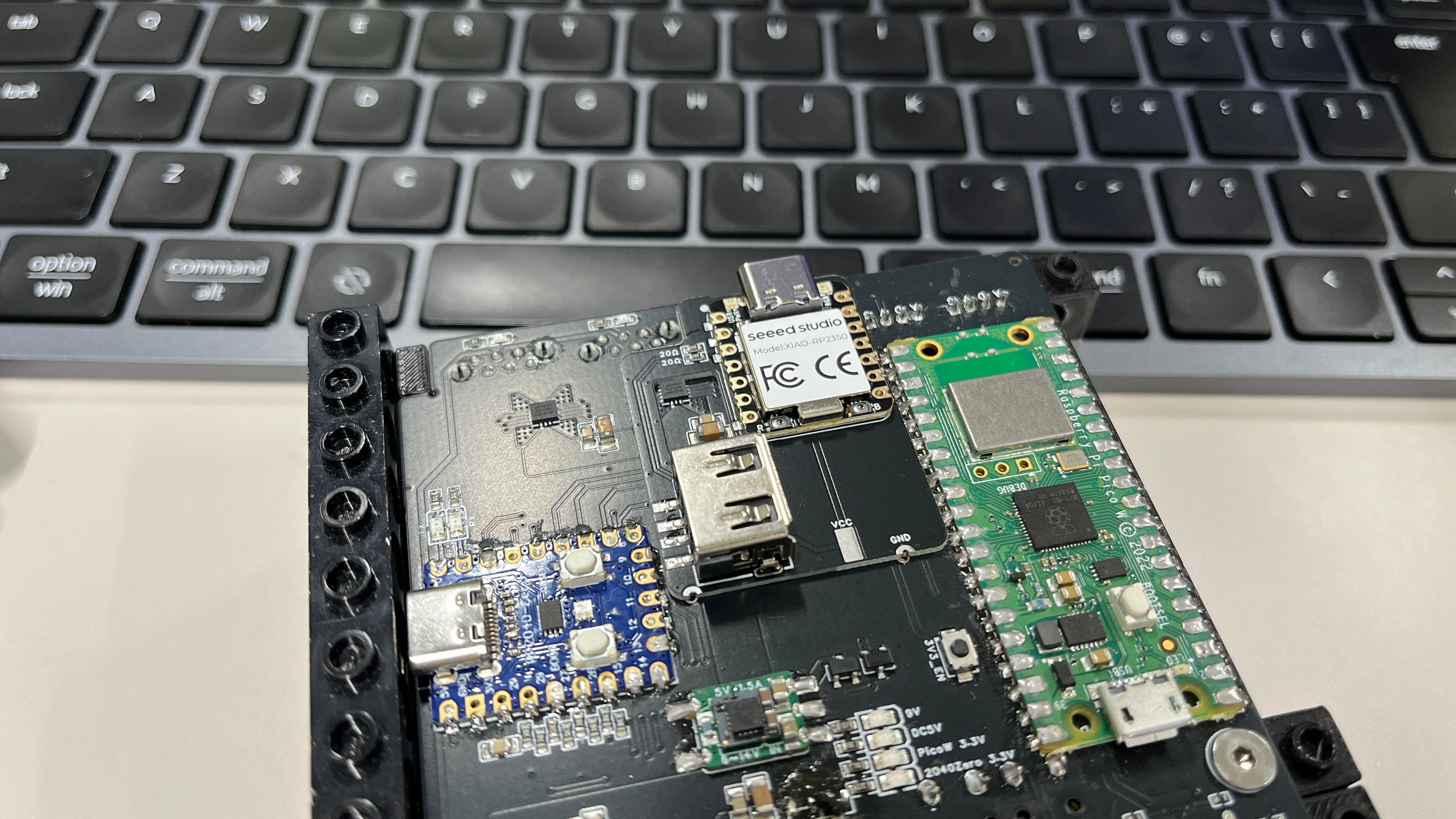

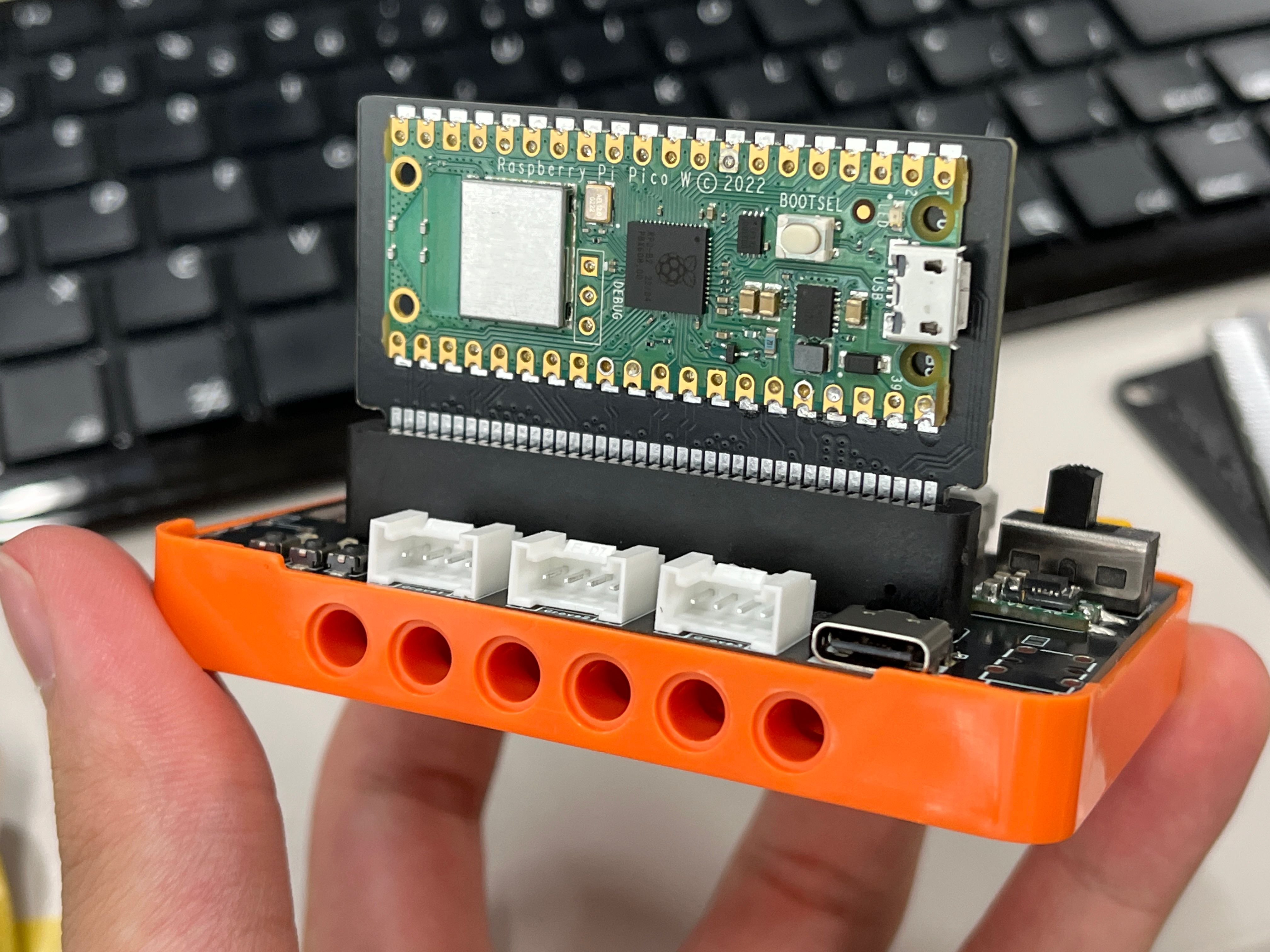

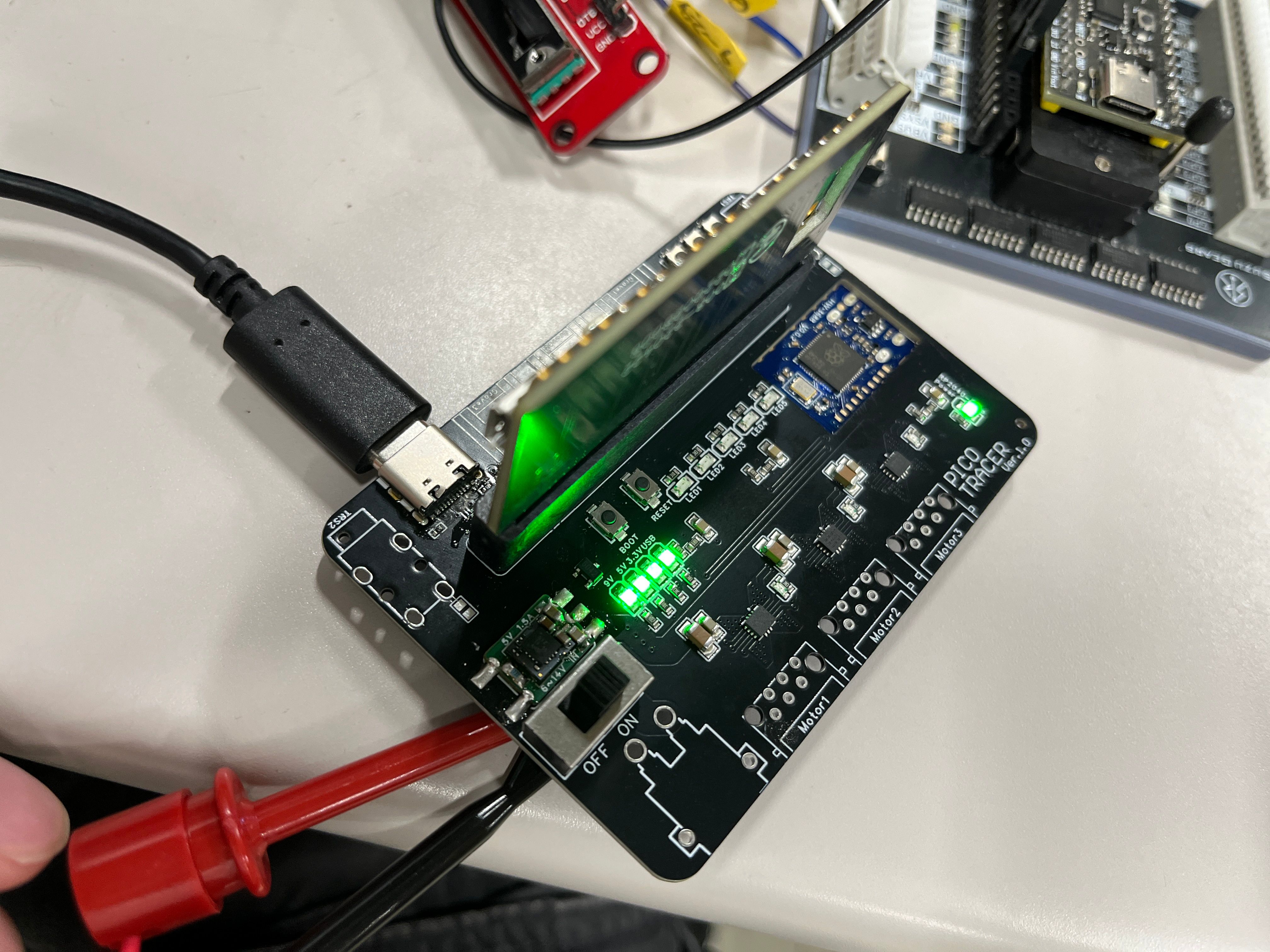

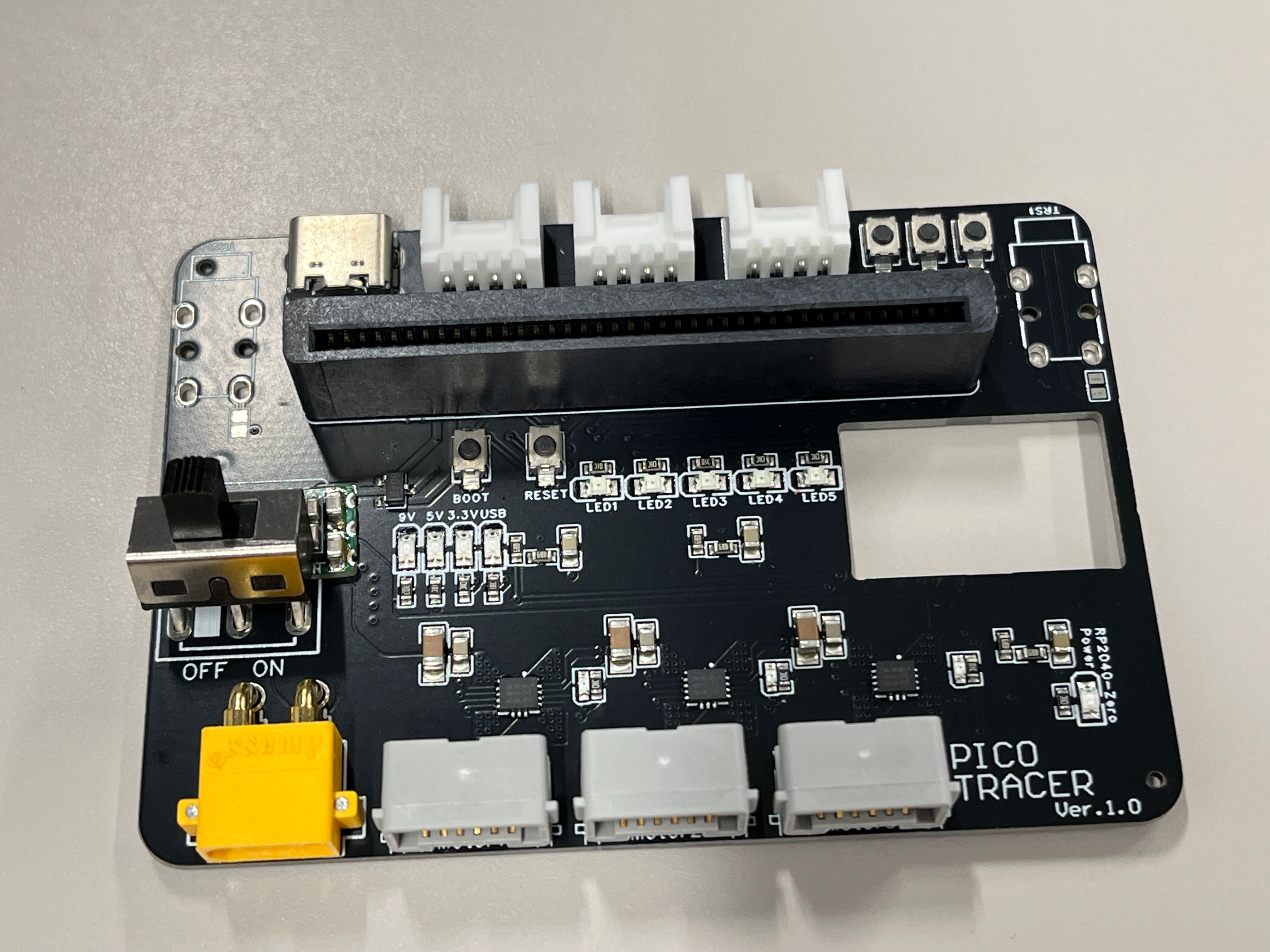

Raspberry Pi Pico Wを表面実装して、カードエッジコネクタから全ピン引き出して使う基板。

TP2, TP3も引き出して、Type-Cから書き込みができるようになってる。

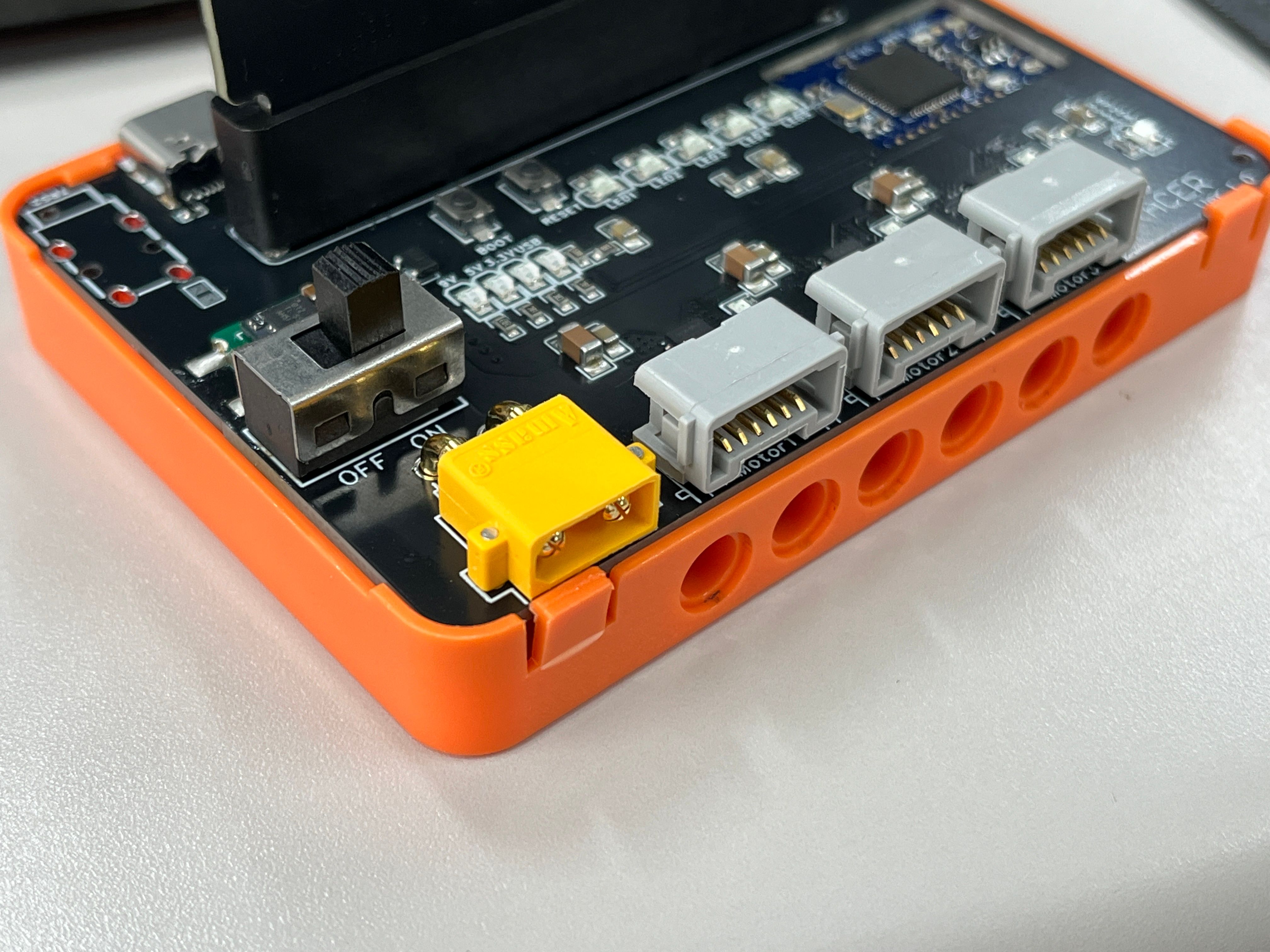

Wedo2.0コネクタでLEGO互換モーターを回したり、マイクロマウスっぽいかと思ってMP6551を載せてみたり、I2Cをのピンをミスったり、3.3VのNeoPixel(YF923-2020)の手実装が非常に難しかったり、電源スイッチがデカいのに瞬殺されたりした。

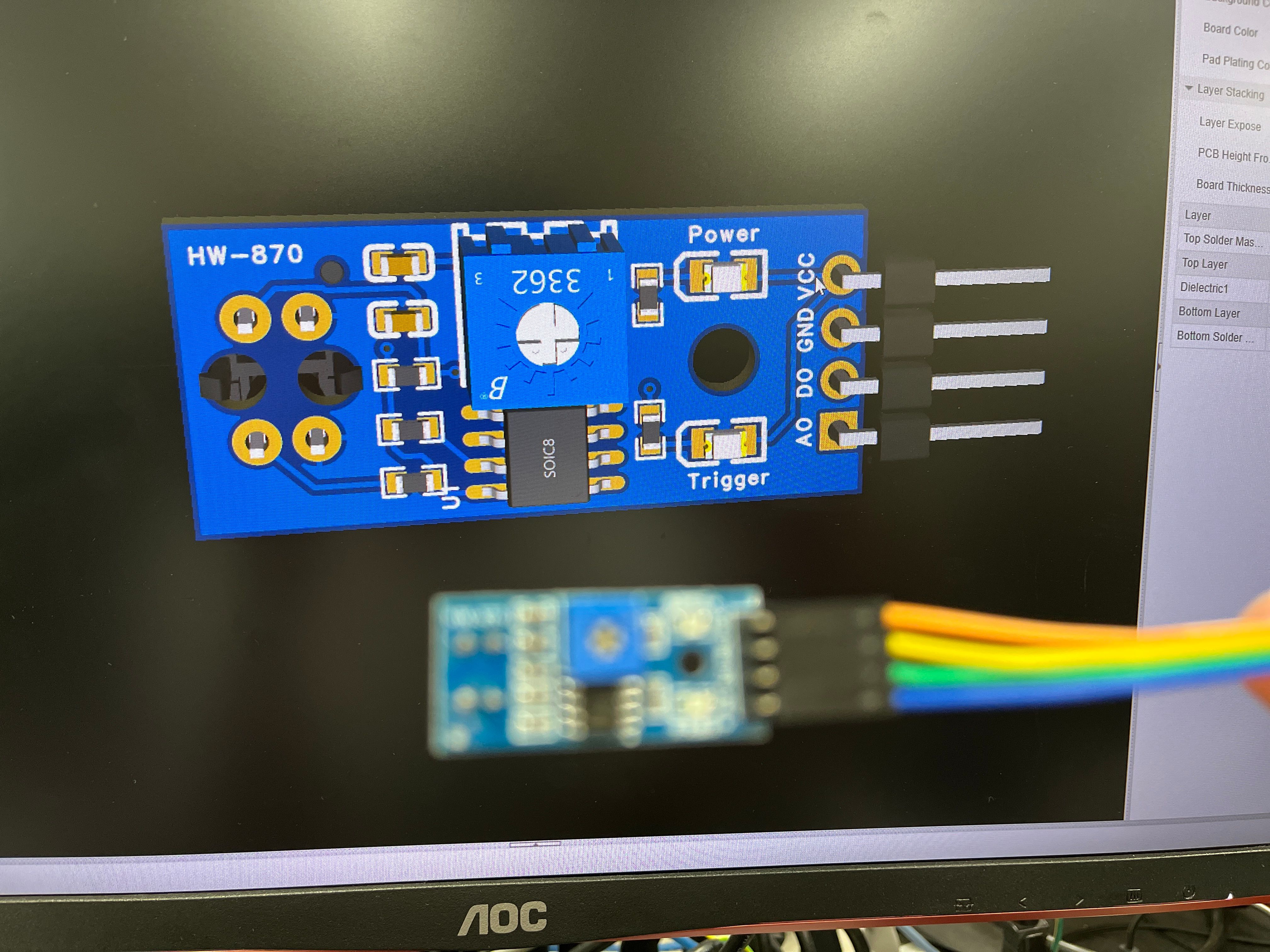

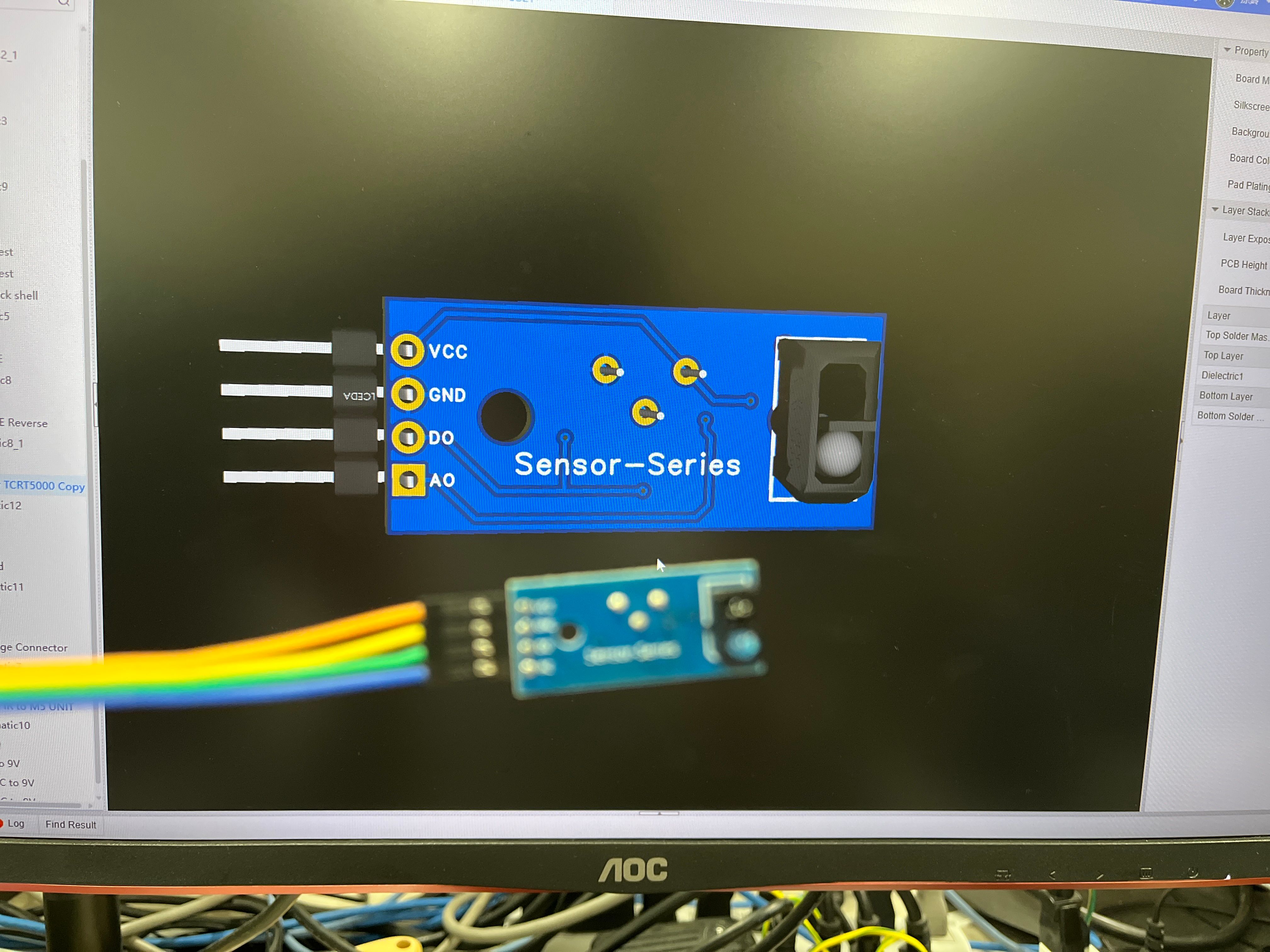

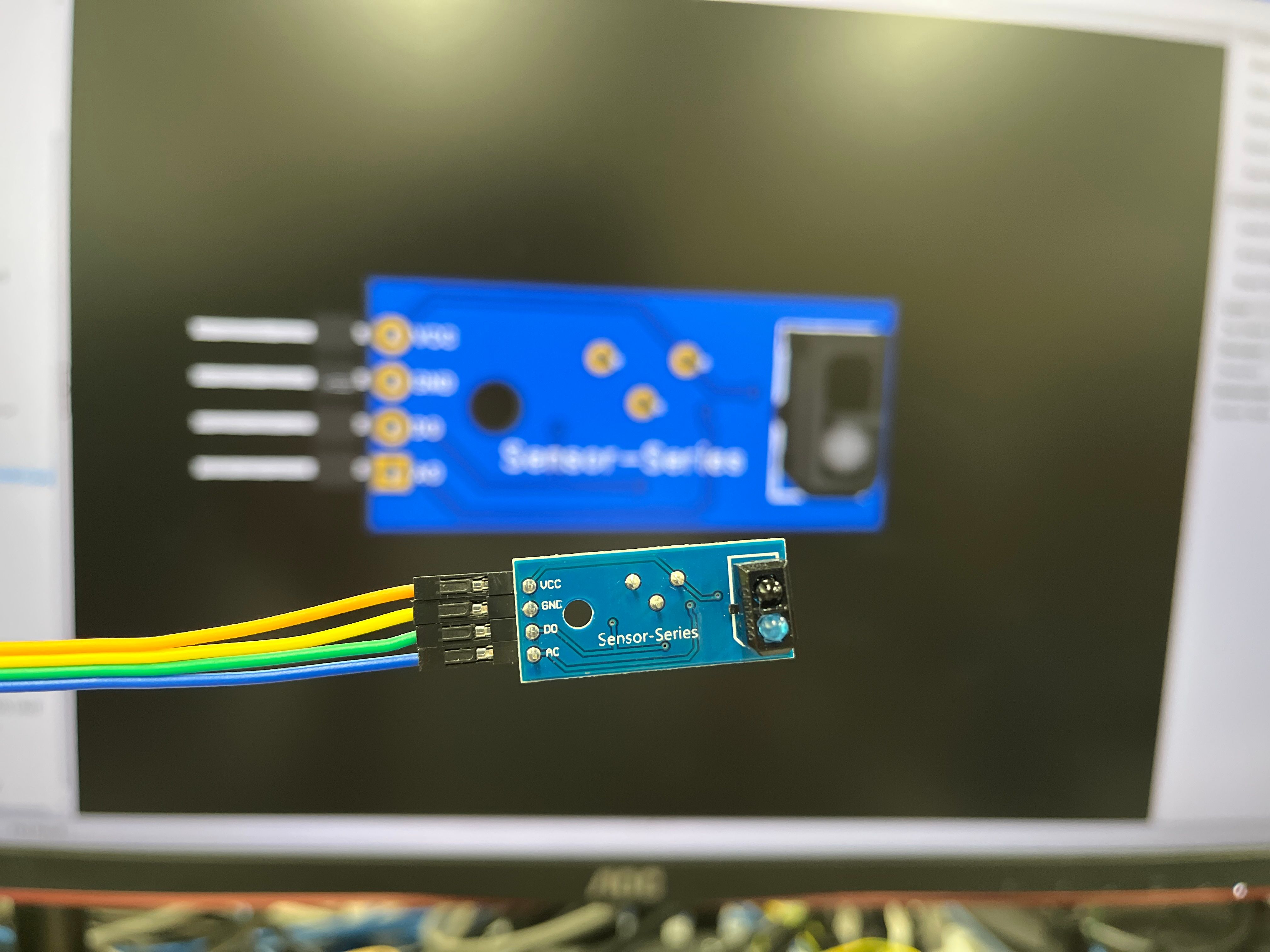

HW-870 TCRT5000 IR Infrared Sensor - Platform for creating and sharing projects - OSHWLab

Whether you are sharing innovative hardware designs or finding design inspiration, this is the best place for you. From beginner to specialist, we can all communicate and learn together. We invite you to design and share with us.

https://oshwlab.com

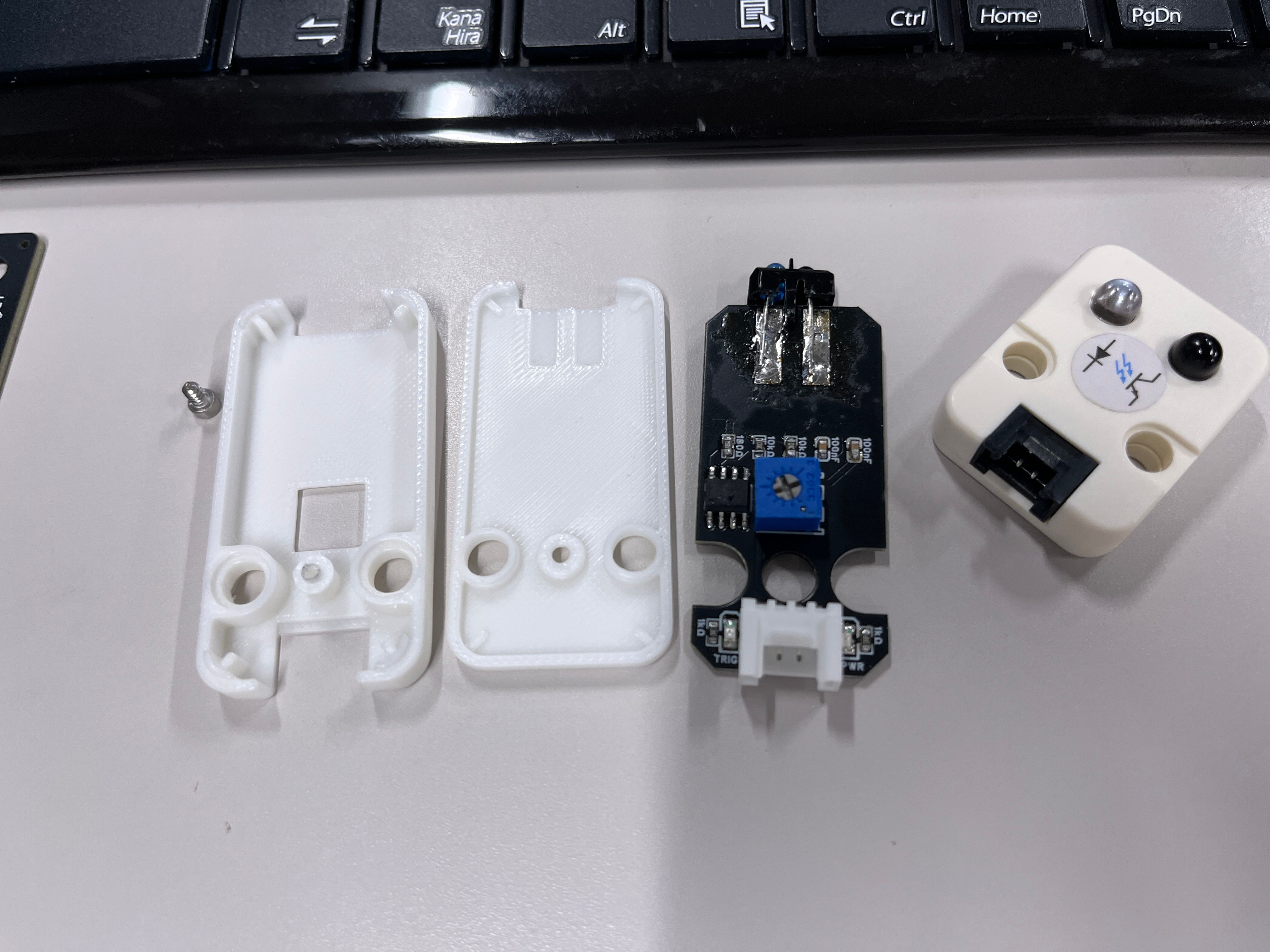

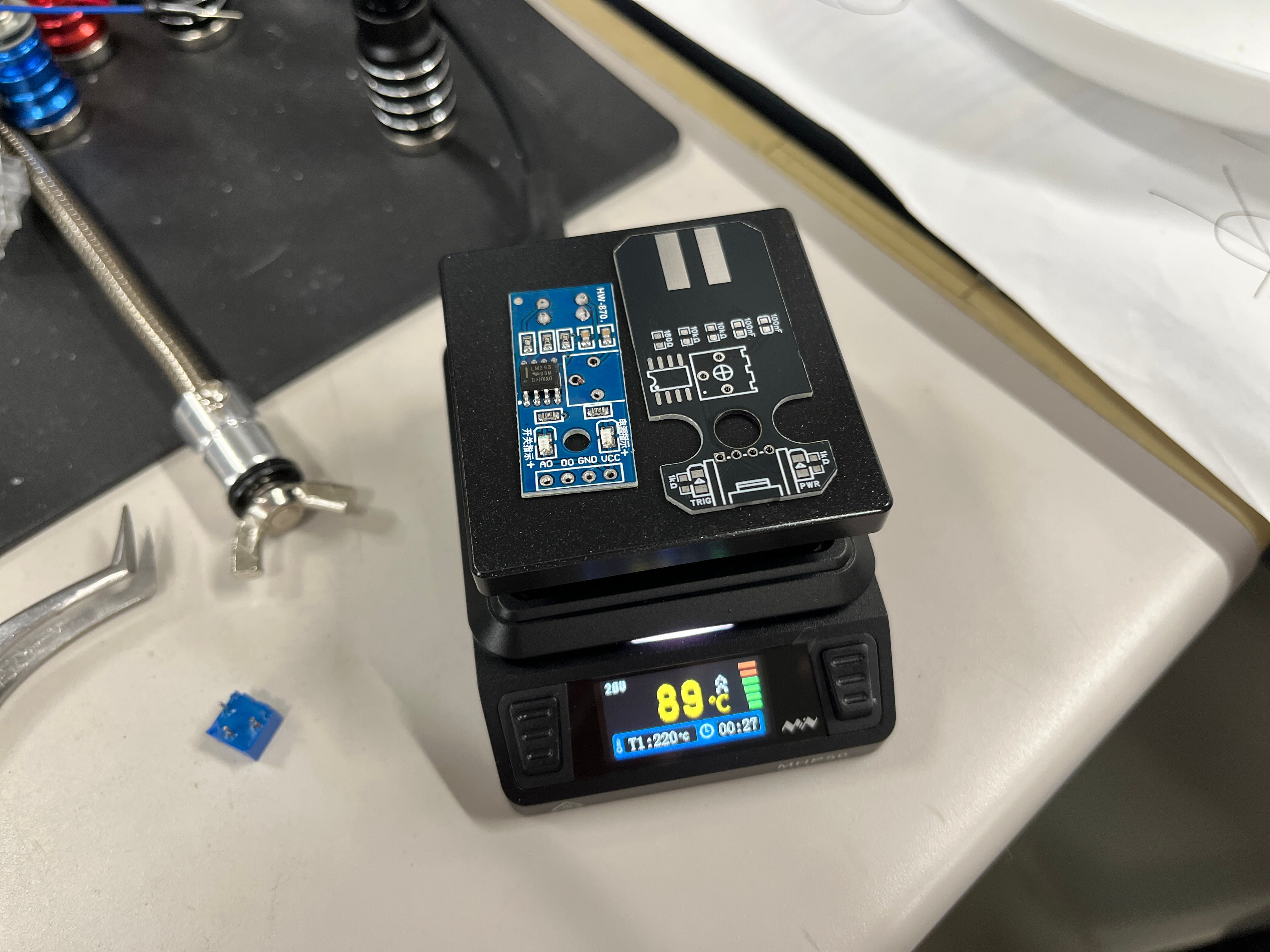

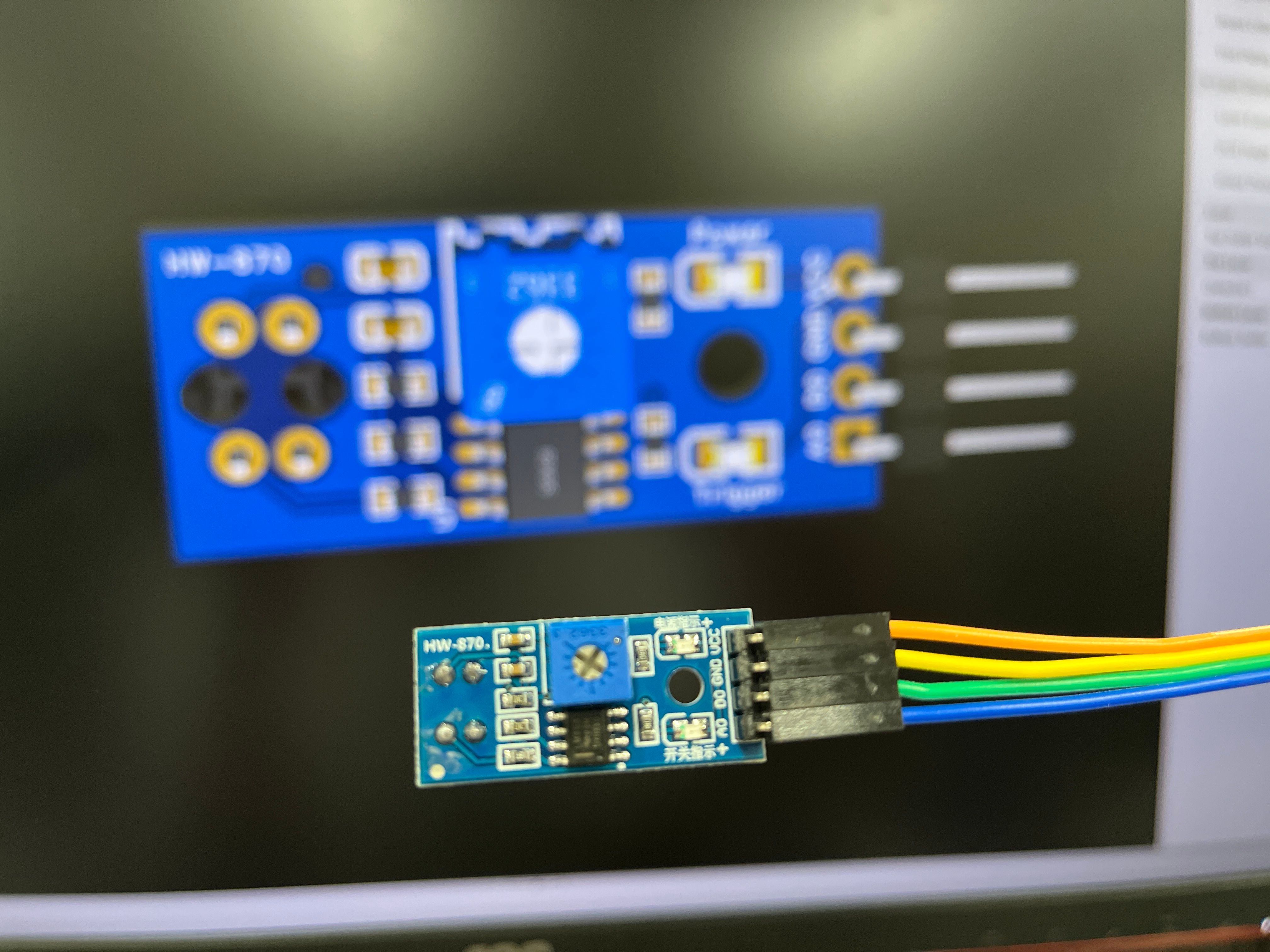

HW-870モジュールをM5互換に配置換えする基板。市販(本家)はLEDの向きが使いにくいから自作した。あとお金ケチった。

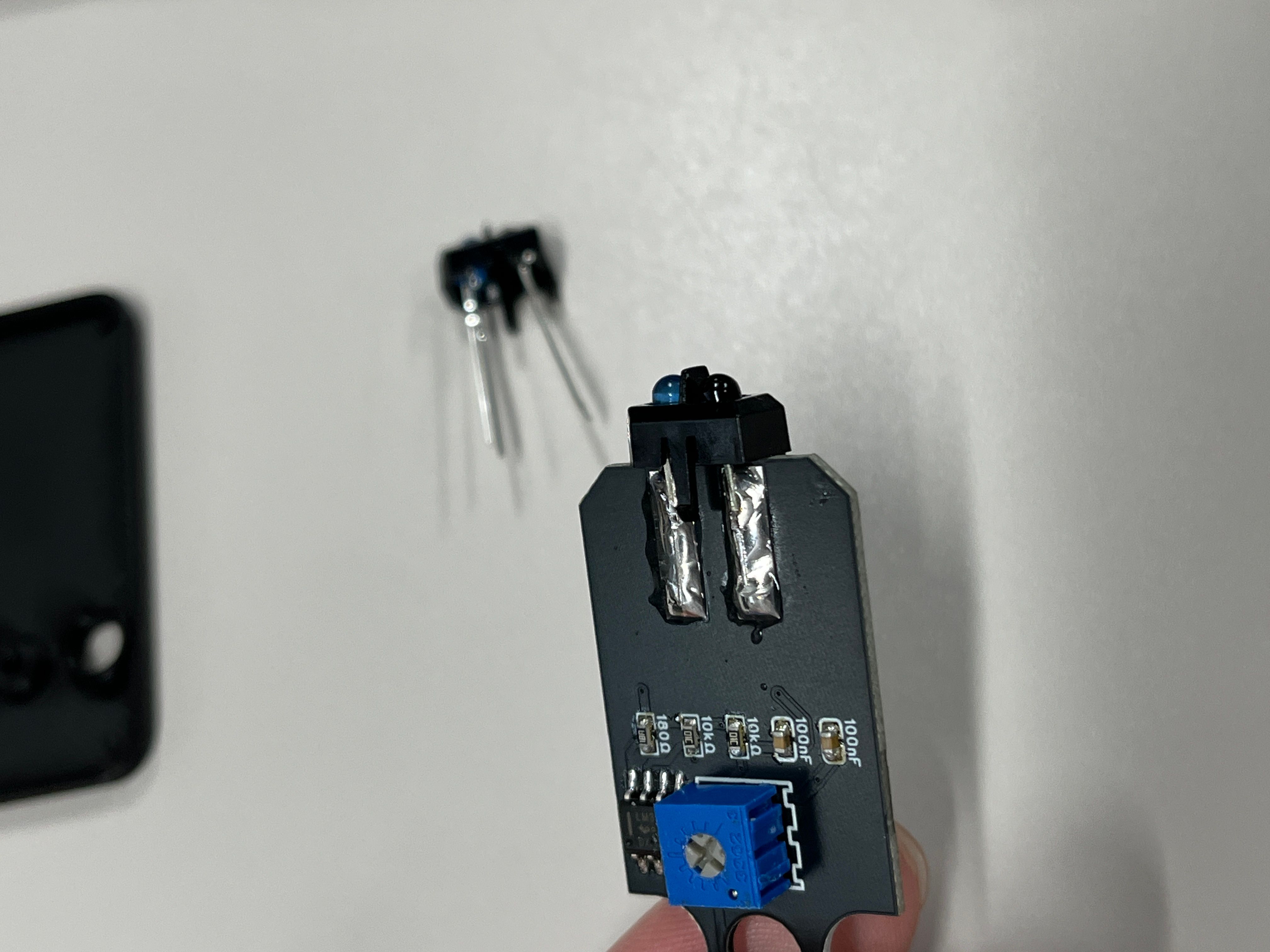

TCRT5000で基板挟んで表面実装するのは良いアイデアだと思ってる。片方アノードカソード反対で泣いたけど

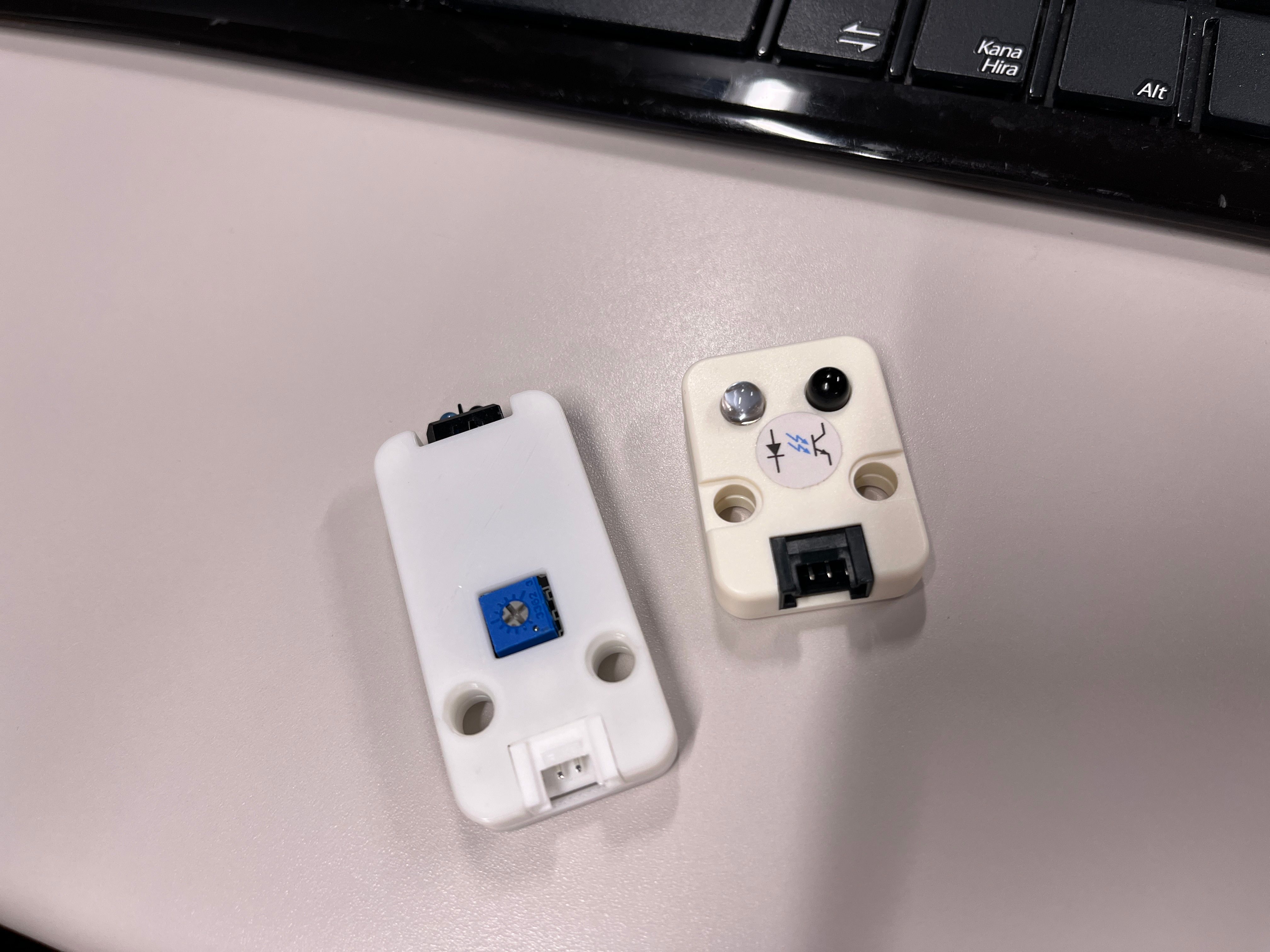

市販品とコンパチで作ったから買えば代用可になってる。

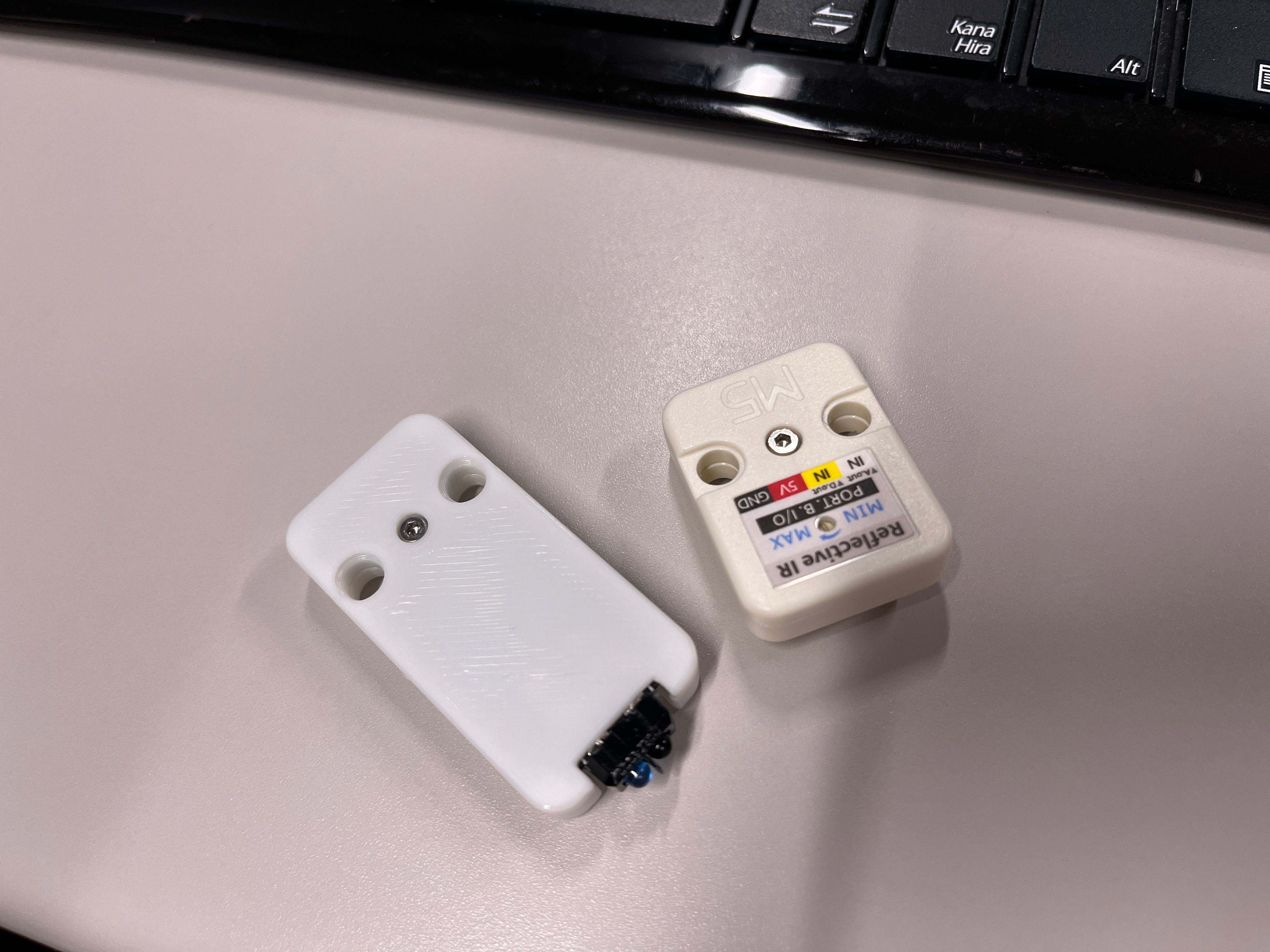

基板外形はGitHubにあったからそれを真似たけど、ケースの寸法とかそういうのは特に無かったので採寸して頑張ってケース作った。3Dプリント品とは思えないクオリティにできて満足。

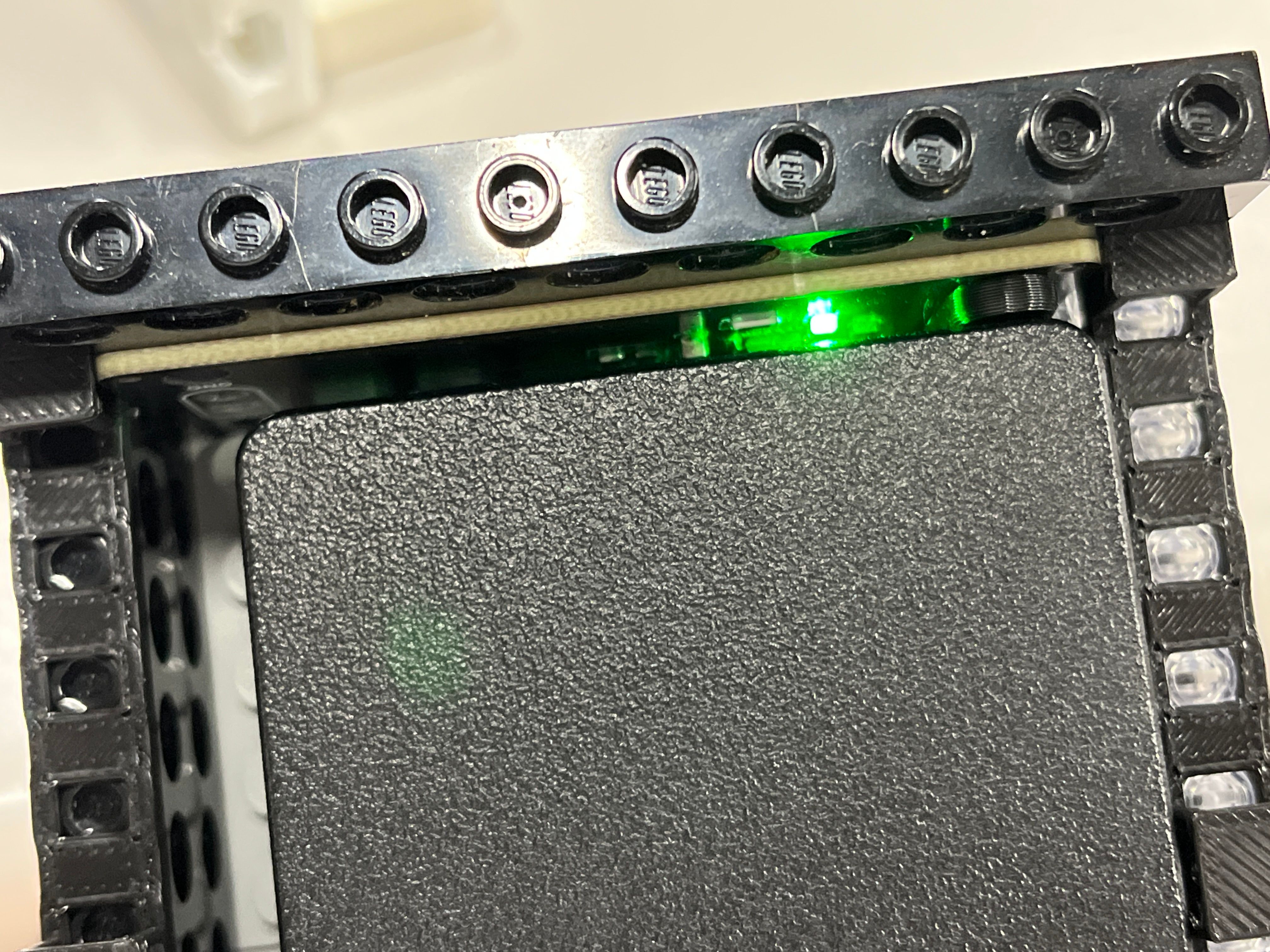

干渉した

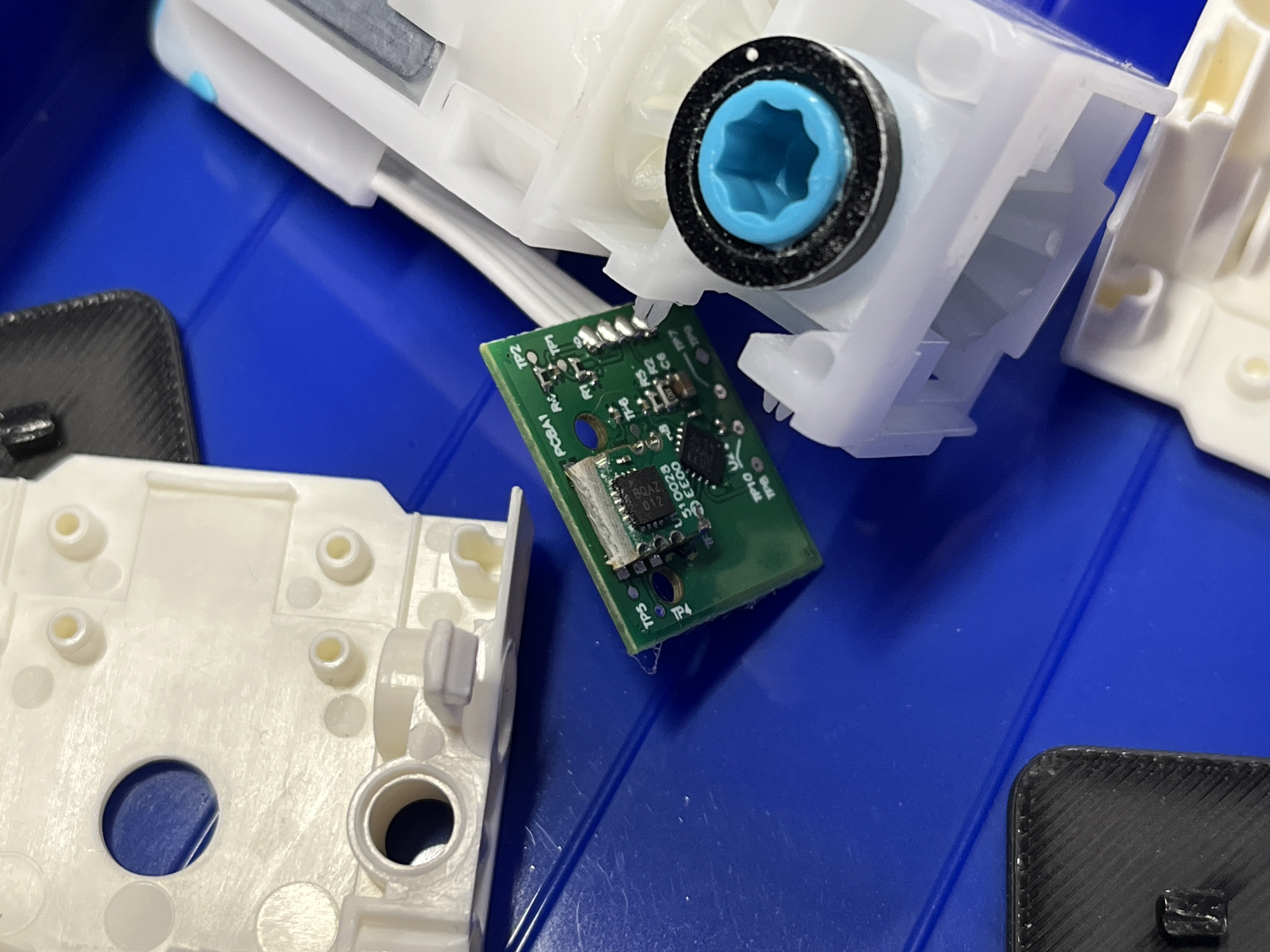

アリエクパチモンSPIKEモーターだけどちゃんとマイコンと磁気アブソが入ってて、ちゃんと厄介な儀式みたいなことしないとフィードバックが読めない仕様だった。

EV3はインクリメンタルエンコーダだけど、SPIKEはUARTで通信しないといけない。とても苦労した。

Raspberry Pi PicoでMicroPythonからPIOのソフトウェアシリアルが簡単に使えなくて泣く泣く不採用になった。

教材として使う直前がデスマすぎて写真も残ってない。

後で無線化したときに画像が出てくる。

📄キャチロボ2025の振り返り

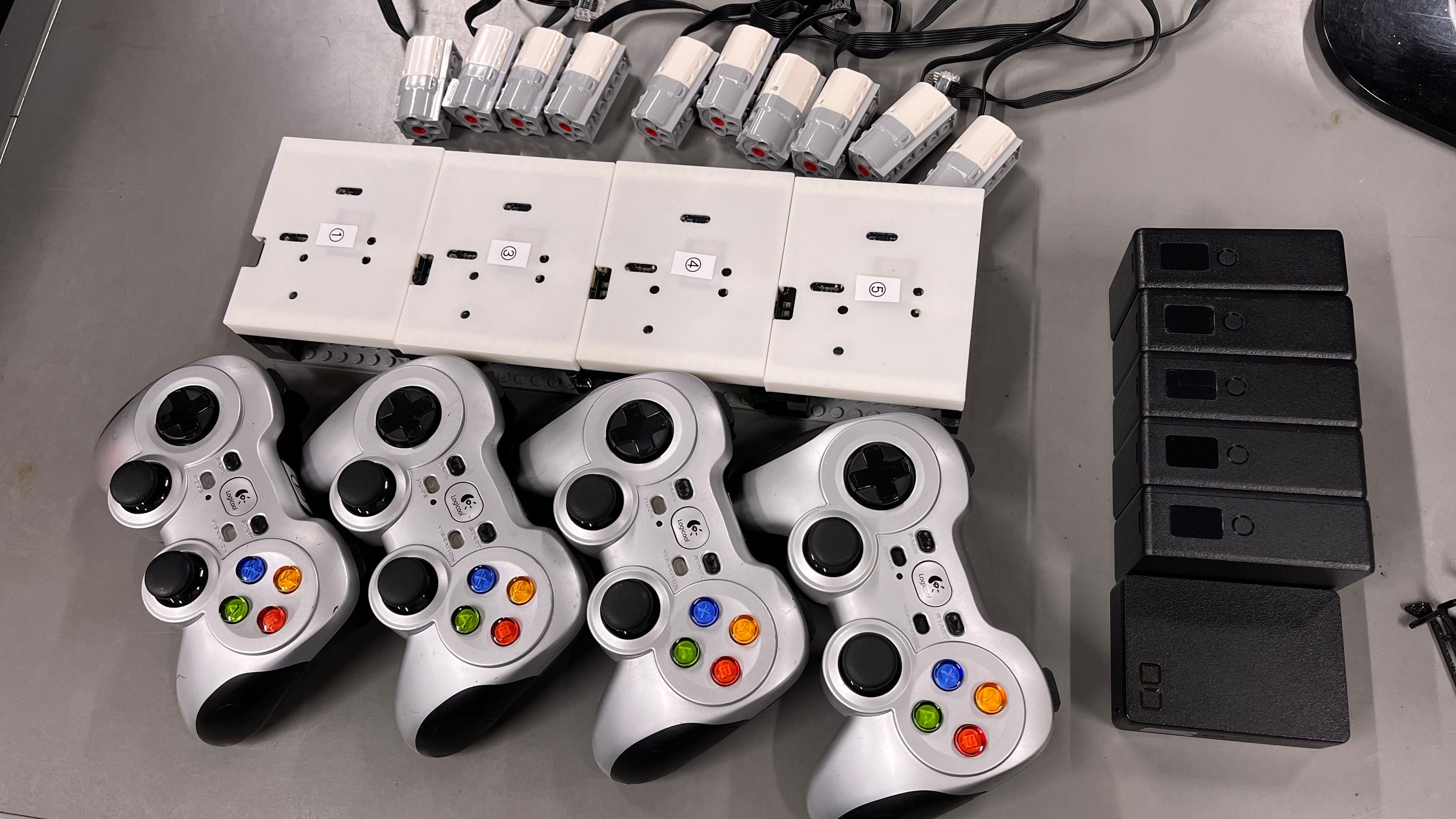

優勝・準優勝の2チームにそれぞれ2個ずつ使われてた。僕はコントローラーの余りが無かったので使わなかったやつ。僕もキャチロボ2025優勝ということで良い？

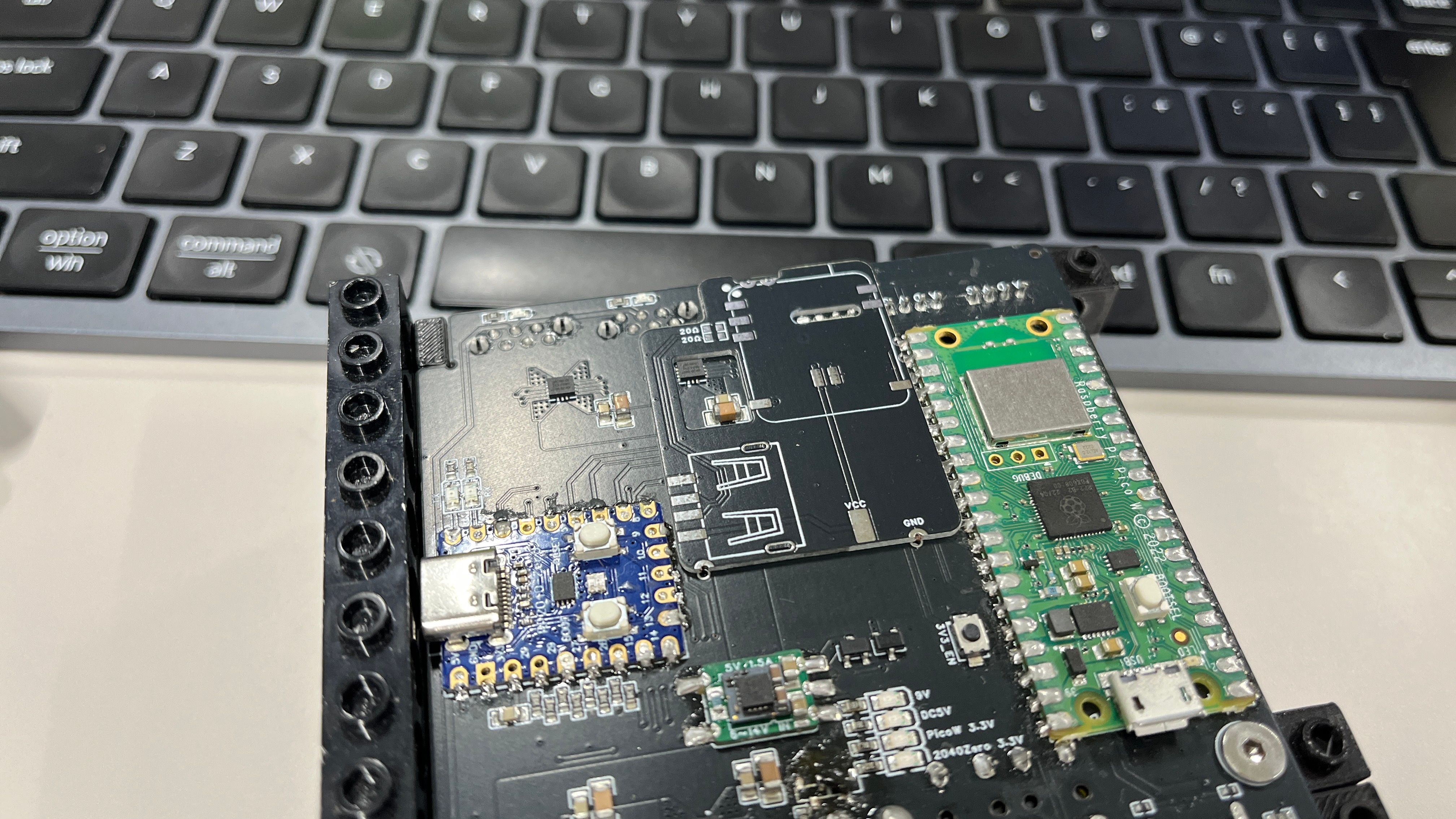

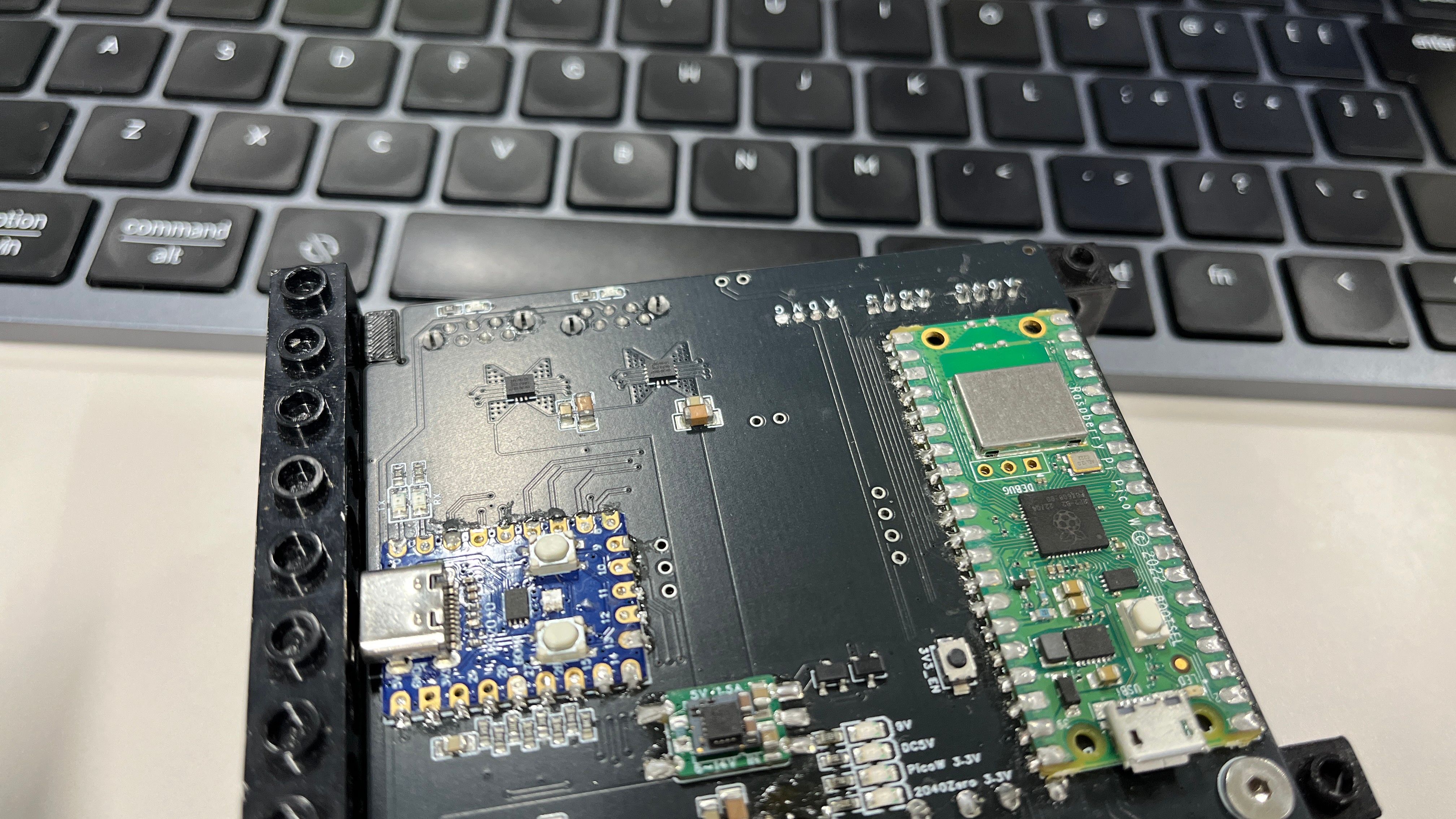

間違い探し

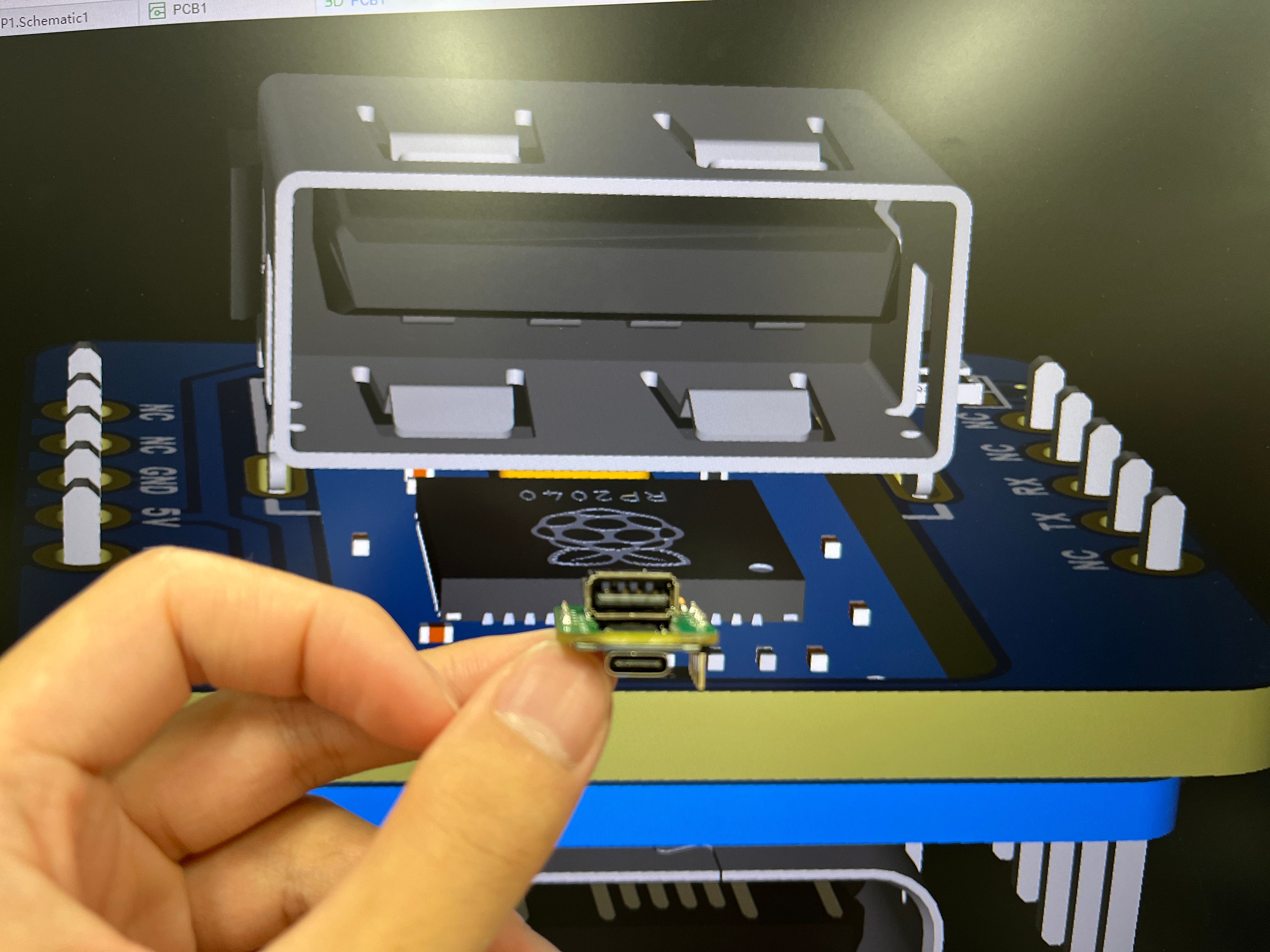

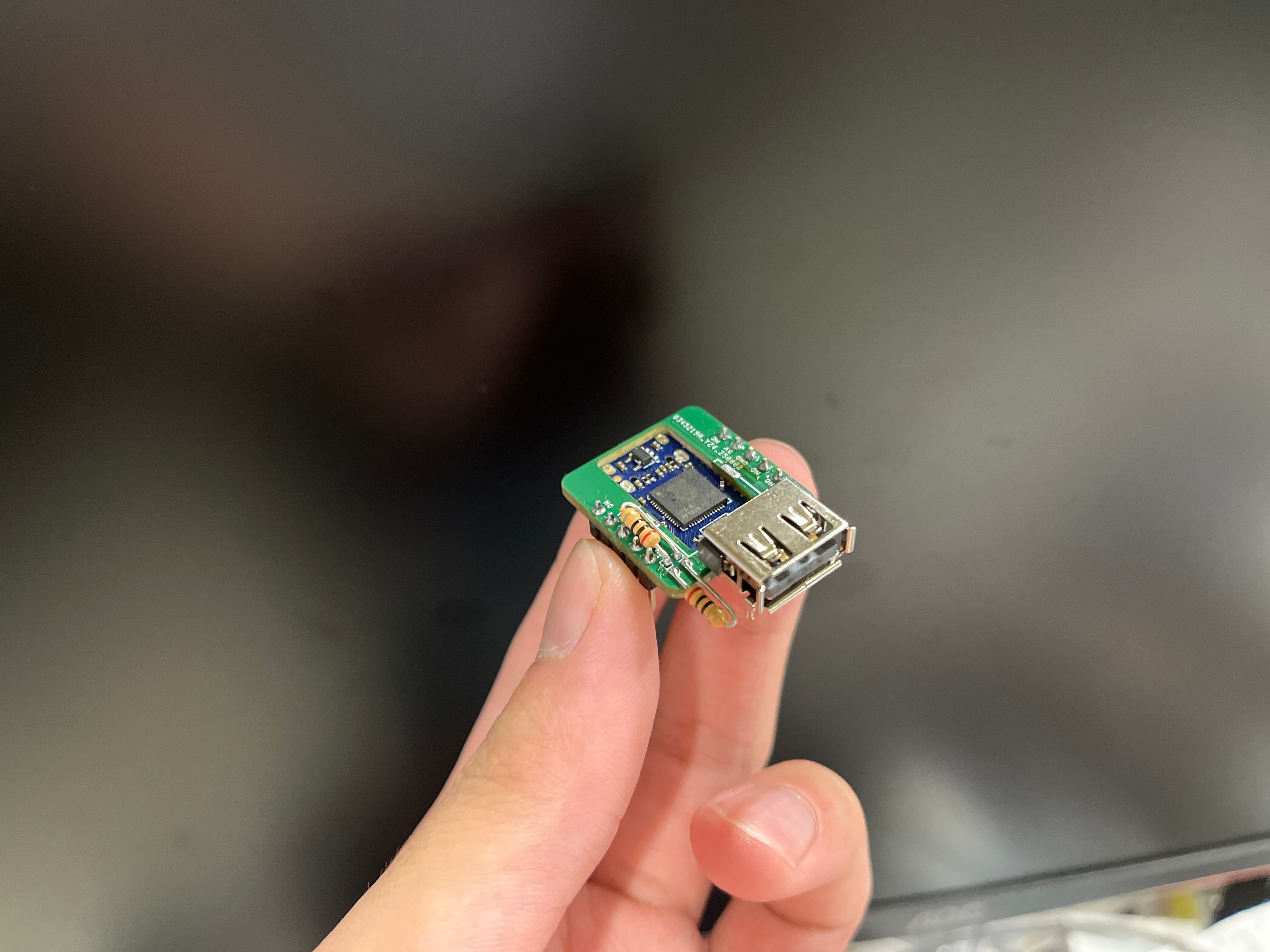

Type-Aは向きがあるということに気づかなかった結果の違法建築

0→1のファームはRP2350-USB-Aで試しながらArduino IDEで僕が書いて、制御班長にバトンパスしてPico SDK版が完成して、この基板ができた。

部品間違えて買った以外の問題が起きなくて嬉しかった。

キャチロボの部品支給で頂いたミニベアリングのお陰で完成に至った。

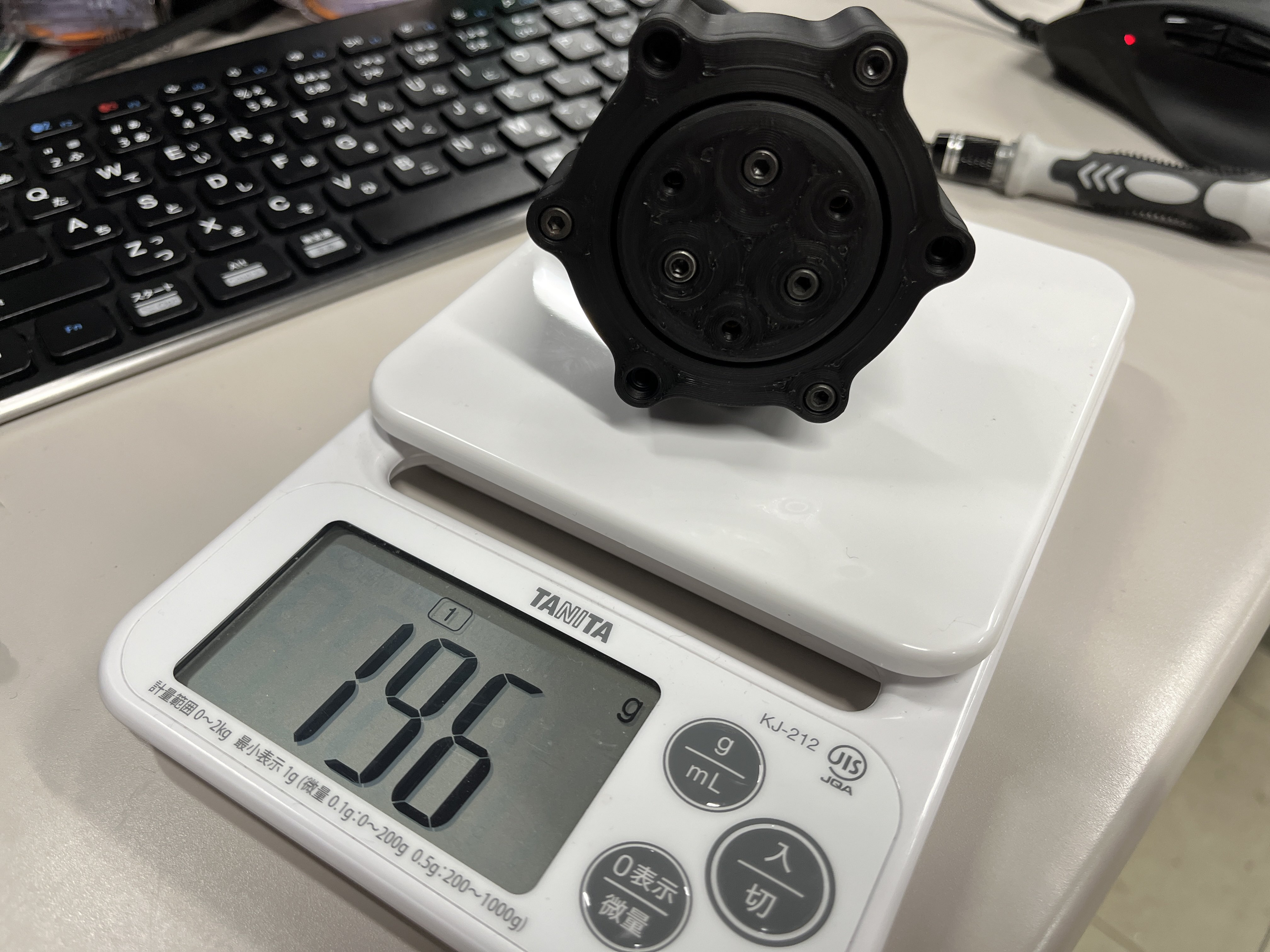

サイクロディスク1枚のRV減速機を作った。ヘリカルギア軸から遊星を挟んでサイクロディスクというのはNidec 24Hモーターで一番効率が良い構成だと思ったけど、ベアリング無い摺動だと厳しかったらしい。バックドライブはしなかった。キャチロボには不採用。NT東京に持っていった。

📄キャチロボ2025の振り返り

これでも書いた。

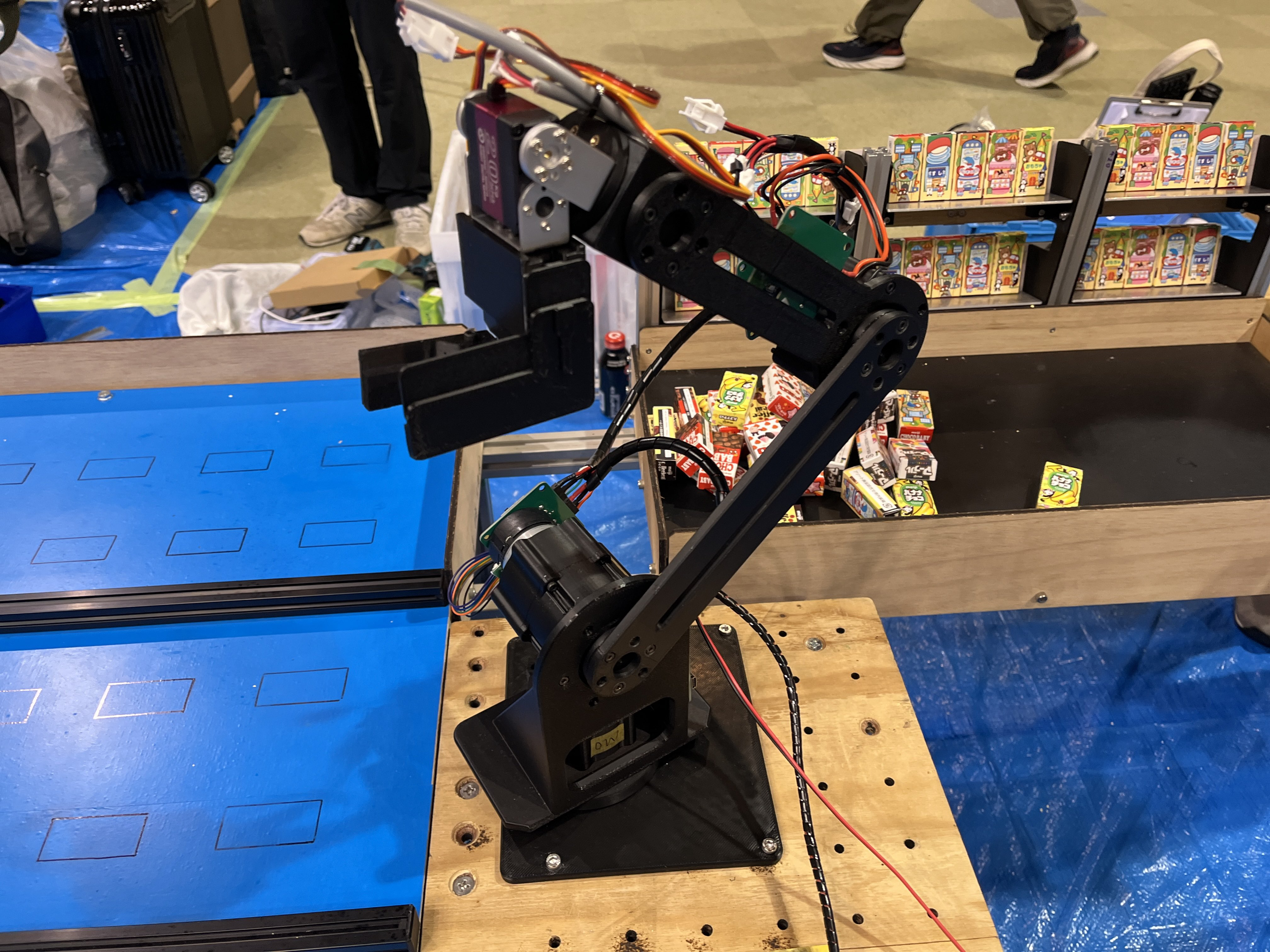

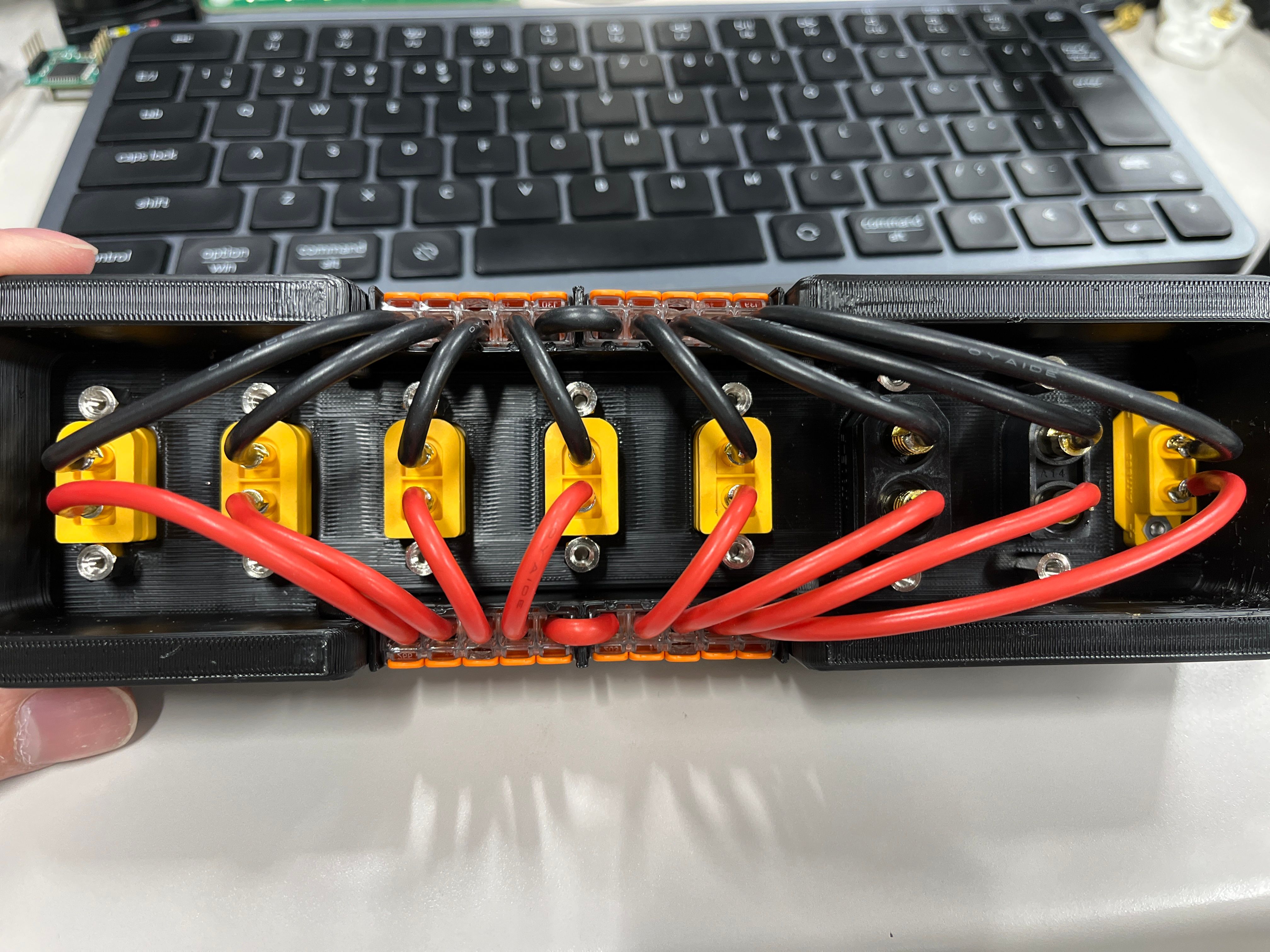

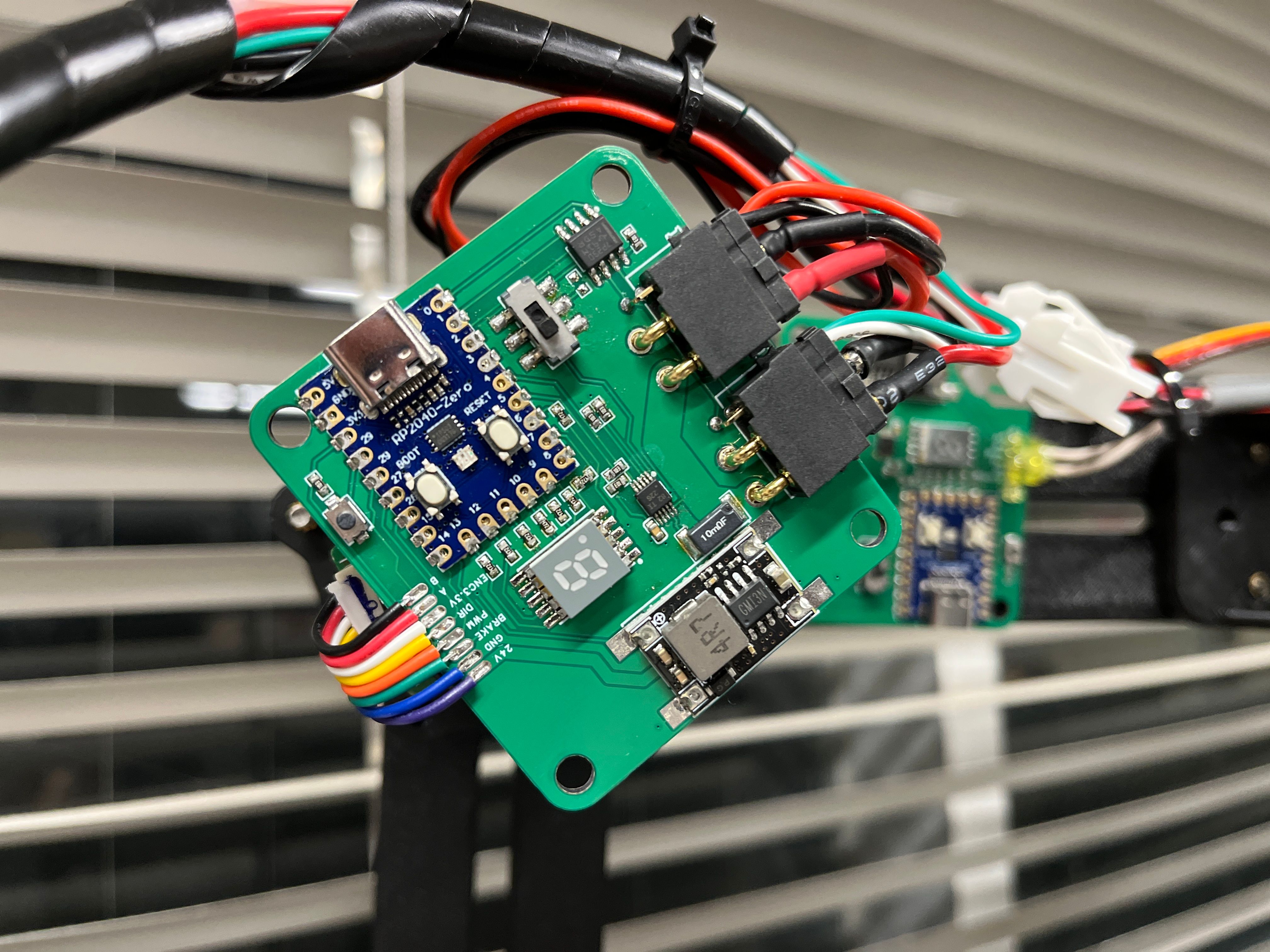

1モーター1マイコン1基板にして、PwrCANケーブルで数珠繋ぎにして制御した。

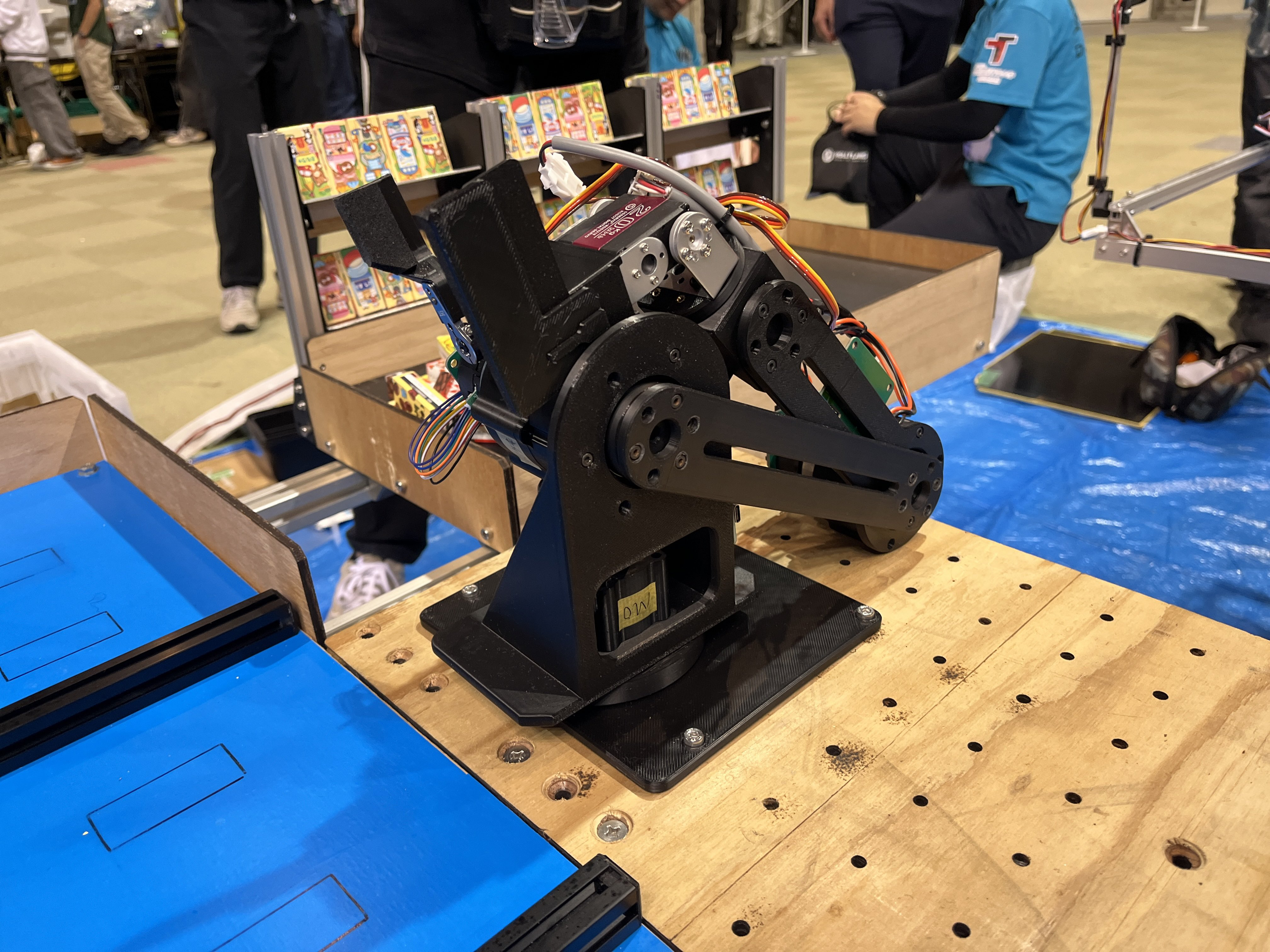

ステップドピニオン型遊星歯車減速機は実質遊星1段だからガタやバックラッシで有利だと思って作ってたけど、トルクを増やしたくて遊星2段して減速比100を達成した。

ギアが脱調するのでアームをゆっくり動かすしかなくなってしまった。

直したい。

参照

📄キャチロボ2025の振り返り

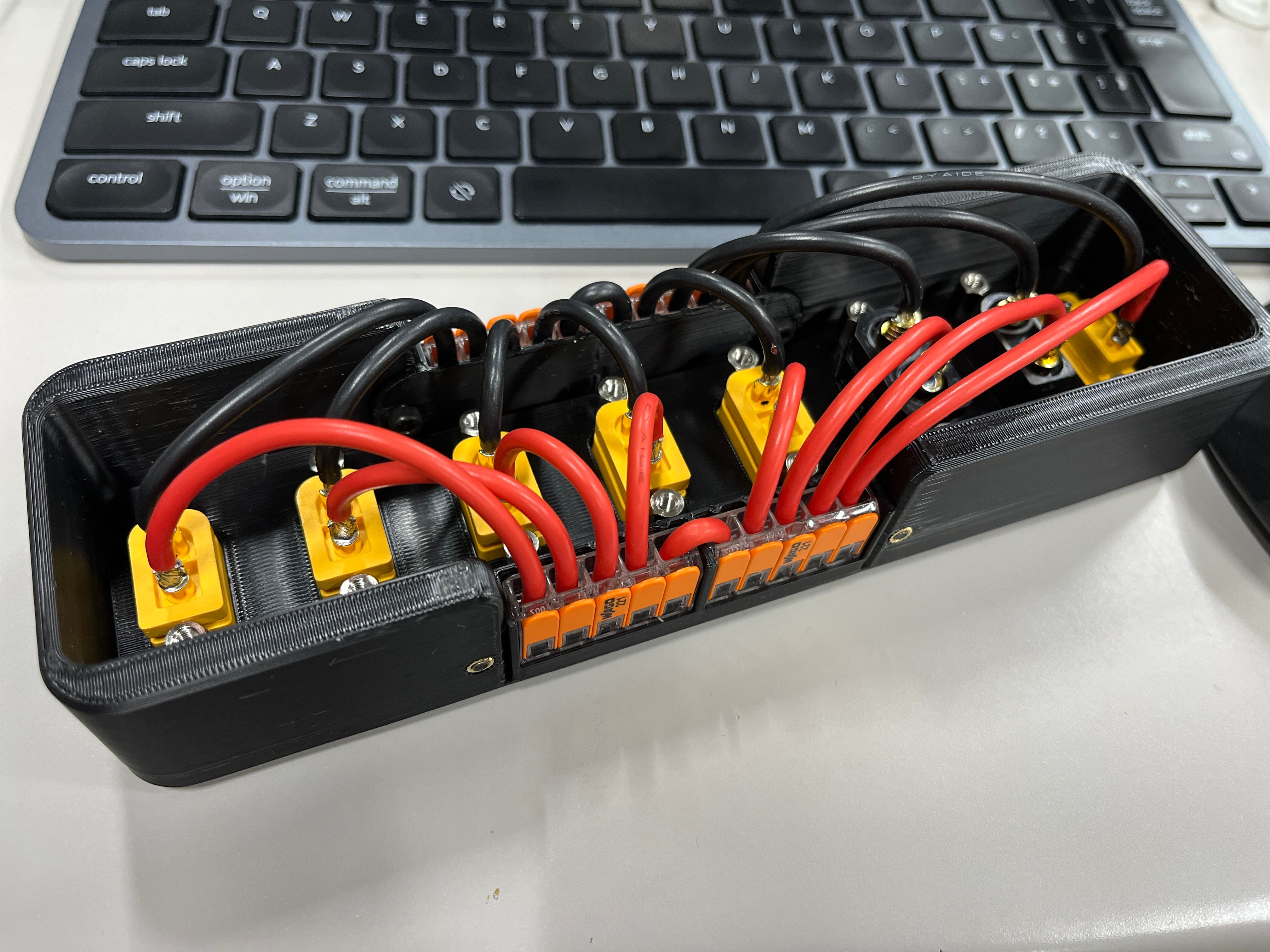

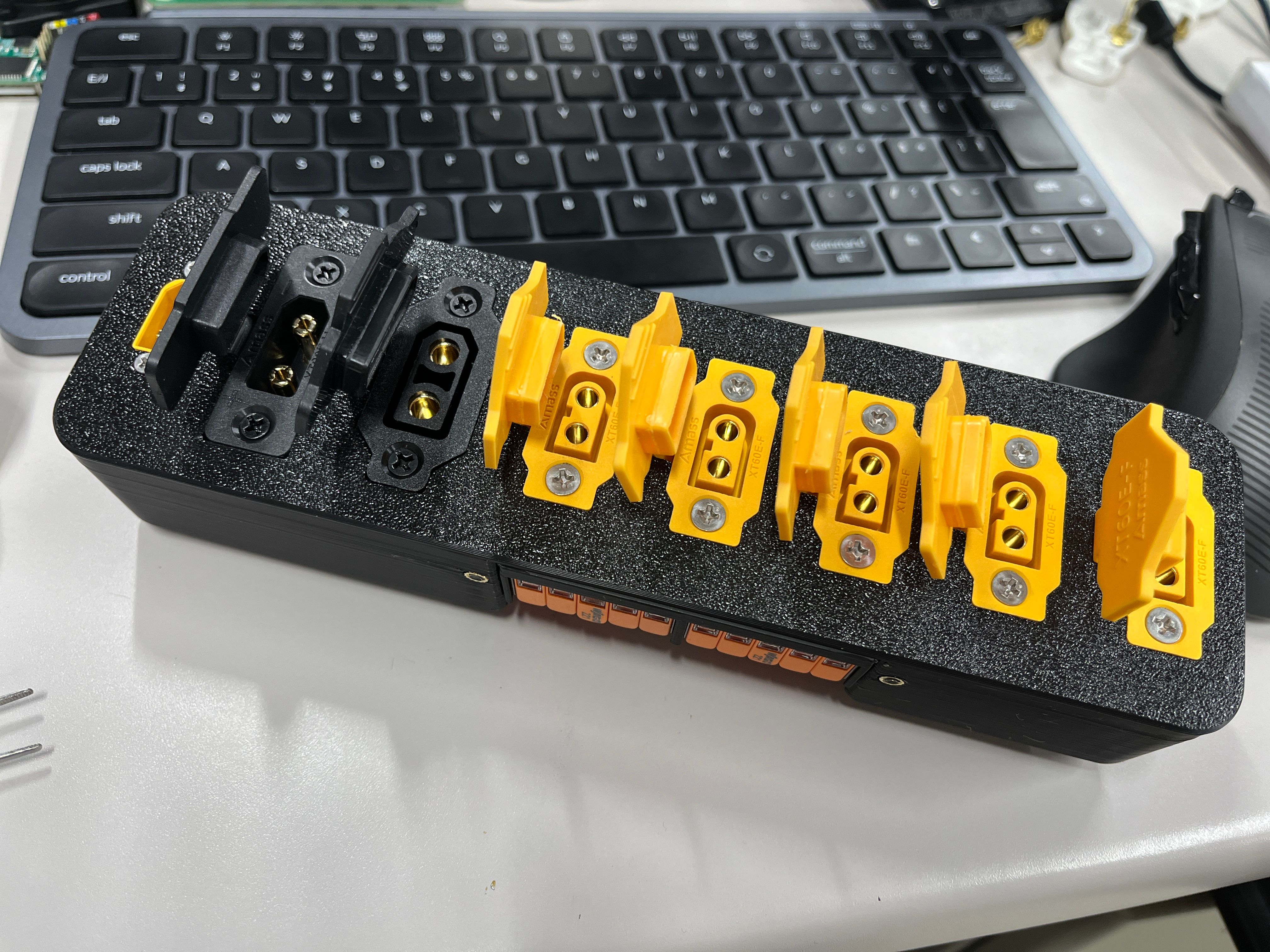

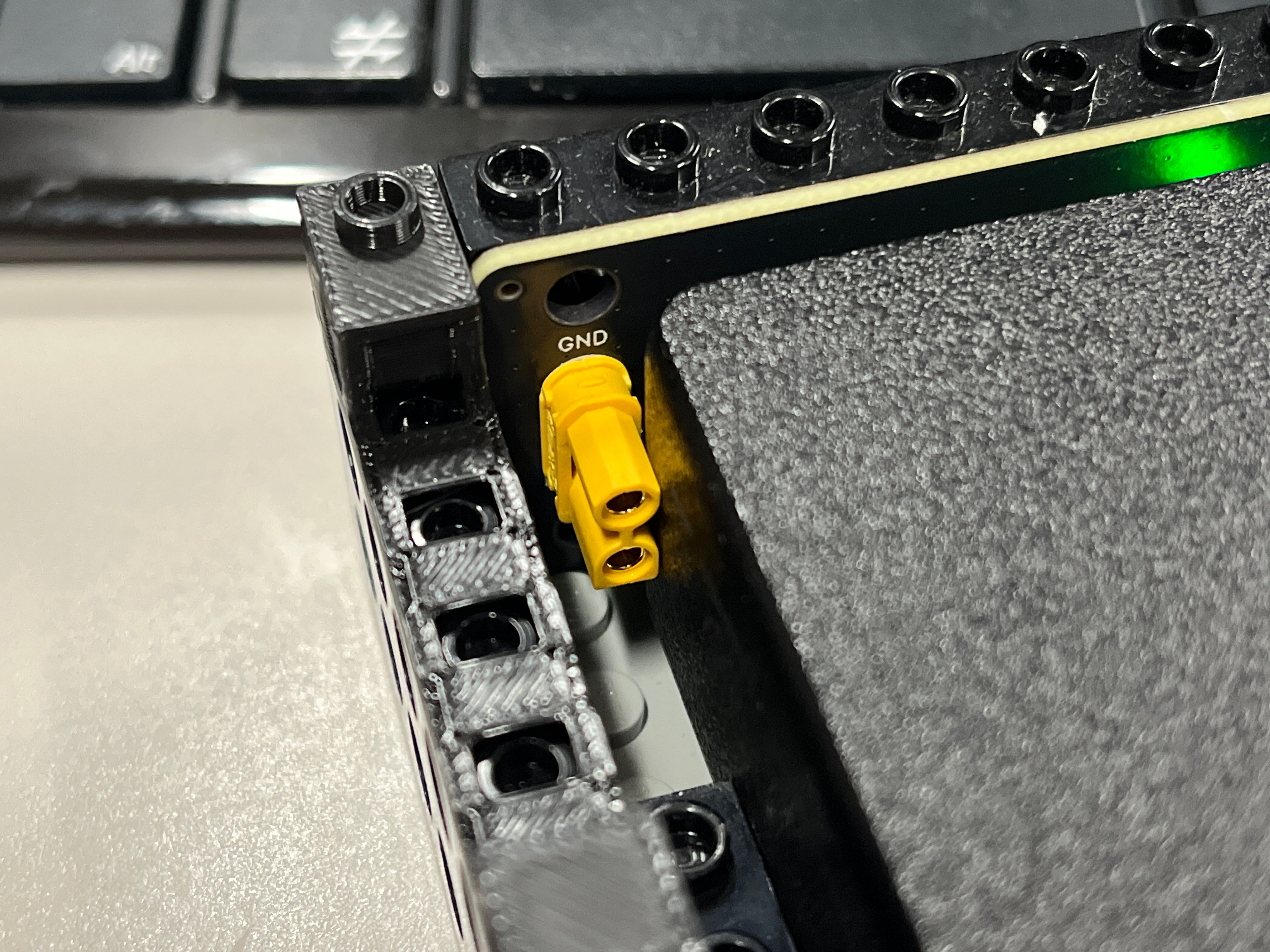

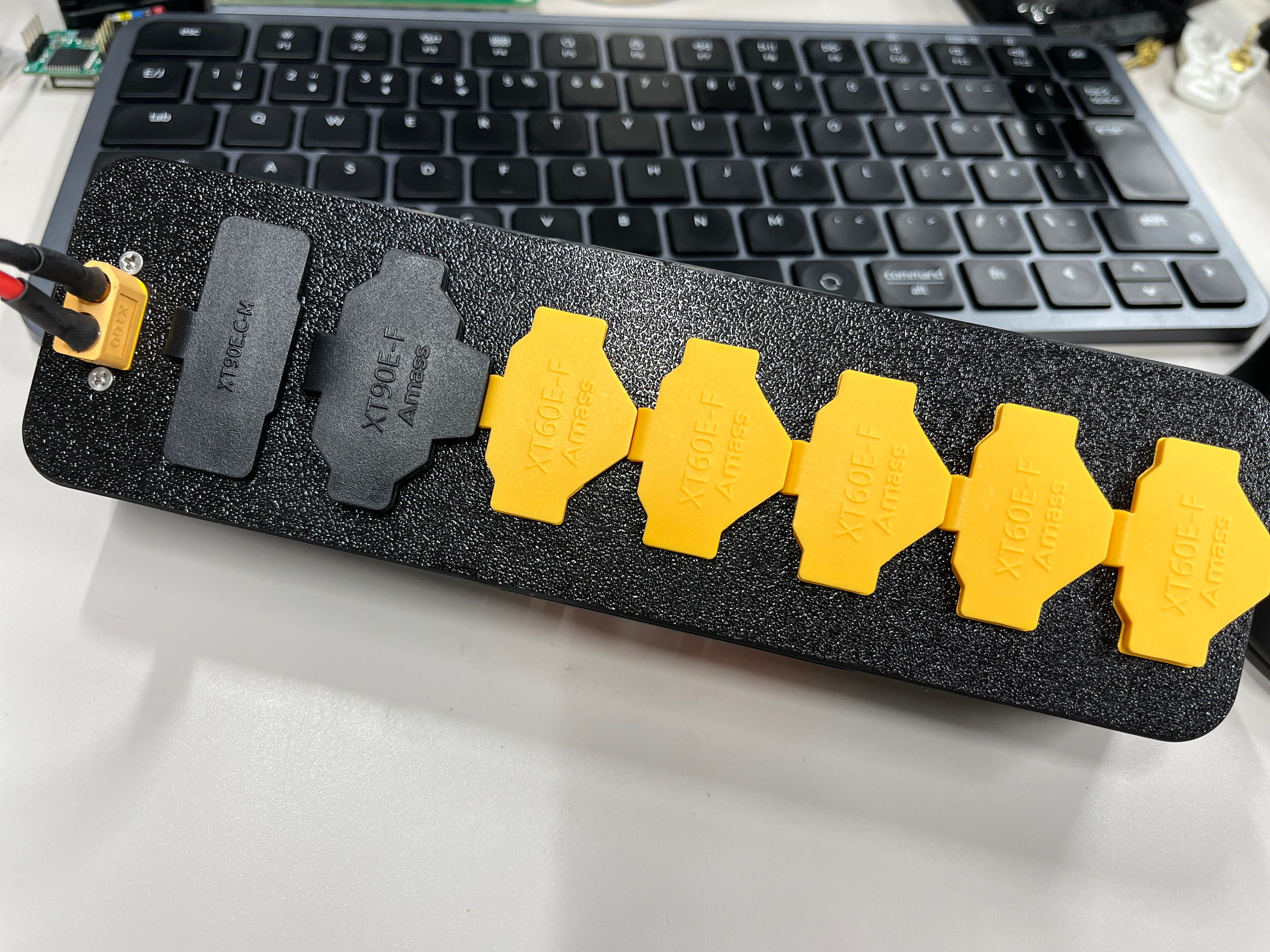

12Vを取り出す。ケーブルちょん切って直接実装。

あとから足せるように作っておいた。

1

2

3

蓋を後輩にお願いした。

ラジコン化成功。

Arduino R4, ESP32, RP2040/2350からDAMIAOモーターを動かせるやつ。

GitHub - Suzu-Gears/DAMIAO_Control_Arduino: Arduino IDEでarduino::HardwareCANからDAMIAOモーターを回すやつ。Arduino R4, EPS32, RP2040/2350で動く

Arduino IDEでarduino::HardwareCANからDAMIAOモーターを回すやつ。Arduino R4, EPS32, RP2040/2350で動く - Suzu-Gears/DAMIAO_Control_Arduino

https://github.com

キャンプ行く日の朝に急に作りたくなって、1時間で作ったら作れた。

後からカードの枚数が違うことに気づいて直した。

C610, C610 v2, C620, C620 v2, GM6020に対応して、CANのIDの重複を検出する機能を付けたライブラリ。Arduino R4, ESP32, RP2040/2350から動かせるやつ。

GitHub - Suzu-Gears/RoboMaster_Control_Arduino: Arduino IDEでarduino::HardwareCANからDJI RoboMasterのモーターを回すやつ。Arduino R4, EPS32, RP2040/2350で動く

Arduino IDEでarduino::HardwareCANからDJI RoboMasterのモーターを回すやつ。Arduino R4, EPS32, RP2040/2350で動く - Suzu-Gears/RoboMaster_Control_Arduino

https://github.com

これもArduino R4, ESP32, RP2040/2350から動かせるやつ。

📄DAMIAOのIMUをCAN通信で使う

GitHub - Suzu-Gears/DAMIAO_IMU_CAN_Arduino: Arduino IDEでarduino::HardwareCANからDAMIAOのIMUを使うやつ。Arduino R4, EPS32, RP2040/2350で動く

Arduino IDEでarduino::HardwareCANからDAMIAOのIMUを使うやつ。Arduino R4, EPS32, RP2040/2350で動く - Suzu-Gears/DAMIAO_IMU_CAN_Arduino

https://github.com

XL-10AH - Platform for creating and sharing projects - OSHWLab

Whether you are sharing innovative hardware designs or finding design inspiration, this is the best place for you. From beginner to specialist, we can all communicate and learn together. We invite you to design and share with us.

https://oshwlab.com

配線が大変すぎて気が狂うかと思った。

漂う虫っぽさ
